В современном производстве точный контроль крупногабаритных деталей и объектов сложной формы имеет решающее значение для обеспечения качества и эффективности производственных процессов. Координатно-измерительные машины (КИМ) являются важнейшим инструментом для достижения необходимой точности. Однако большинство традиционных прецизионных измерительных систем сталкиваются с ограничениями по диапазону измерений, особенно при работе с крупными деталями. Портативные КИМ типа «рука», известные своей гибкостью и универсальностью, преодолевают эти ограничения с помощью функции перебазирования (leapfrog). Она расширяет зону досягаемости измерительной руки и позволяет проводить измерения за пределами её номинального рабочего диапазона.
Что такое перебазирование (Leapfrog)?
Перебазирование, или совмещение базовых систем координат, — это метод, который расширяет диапазон измерений портативных измерительных рук и лазерных трекеров, позволяя контролировать длинные или крупногабаритные детали. Данный метод также применим к стационарным КИМ в следующих случаях:
Использование метода перебазирования позволяет эффективно увеличить рабочую зону измерительной руки. Прибор перемещается между измерительными позициями, а полученные данные объединяются в единую систему координат, что обеспечивает непрерывность и высокую точность измерений при смене нескольких позиций.
- Деталь смещается в процессе измерения, что требует сопоставления данных до и после перемещения.
- Деталь смещается в процессе измерения, что требует сопоставления данных до и после перемещения.
Использование метода перебазирования позволяет эффективно увеличить рабочую зону измерительной руки. Прибор перемещается между измерительными позициями, а полученные данные объединяются в единую систему координат, что обеспечивает непрерывность и высокую точность измерений при смене нескольких позиций.
Принцип работы метода перебазирования (Leapfrog)
Измерительная рука обладает высокой гибкостью, позволяя проводить измерения в узких пространствах, что делает её идеальным решением для работы непосредственно на объектах и для контроля геометрии в массовом производстве. В сочетании с методом перебазирования (leapfrog) портативная измерительная рука становится еще более универсальной, значительно расширяя свои функциональные возможности.
Типичные области применения включают:

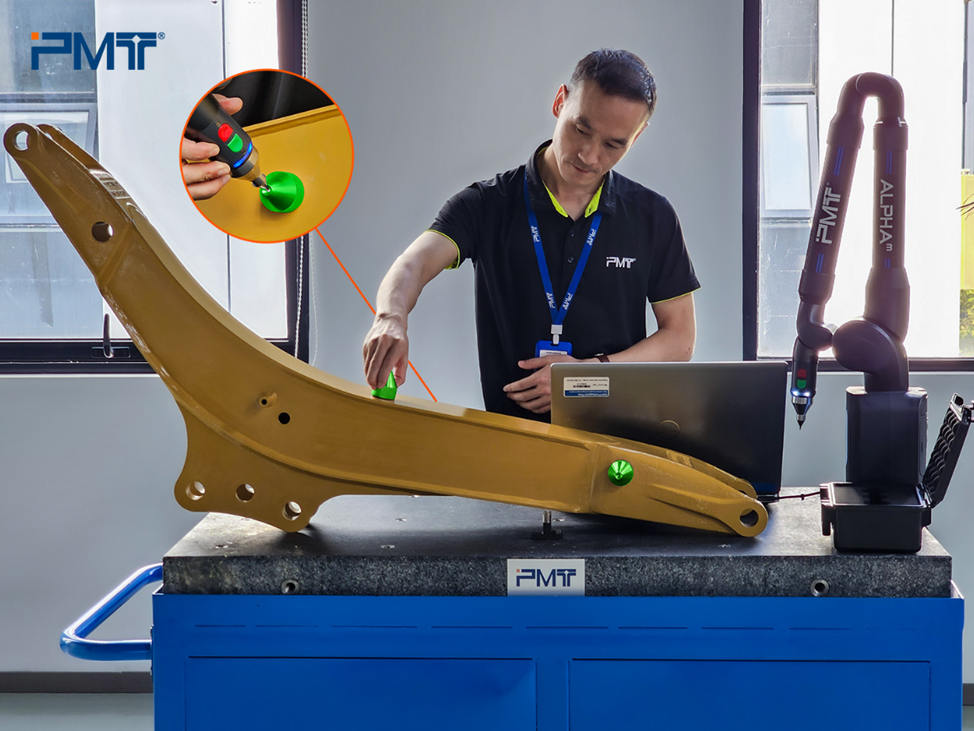

- Измерение крупногабаритных пресс-форм на различных участках.
- Измерение внешнего контура и контроль сборки элементов кузова транспортных средств.
- Контроль крупногабаритного оборудования, перемещение которого невозможно в процессе конвейерного производства.
- Измерение фюзеляжей самолетов и труднодоступных зон внутри оборудования.
Пошаговое руководство: Как выполнить измерение с перебазированием (Leapfrog)
I. Подготовка: Установка опорных точек

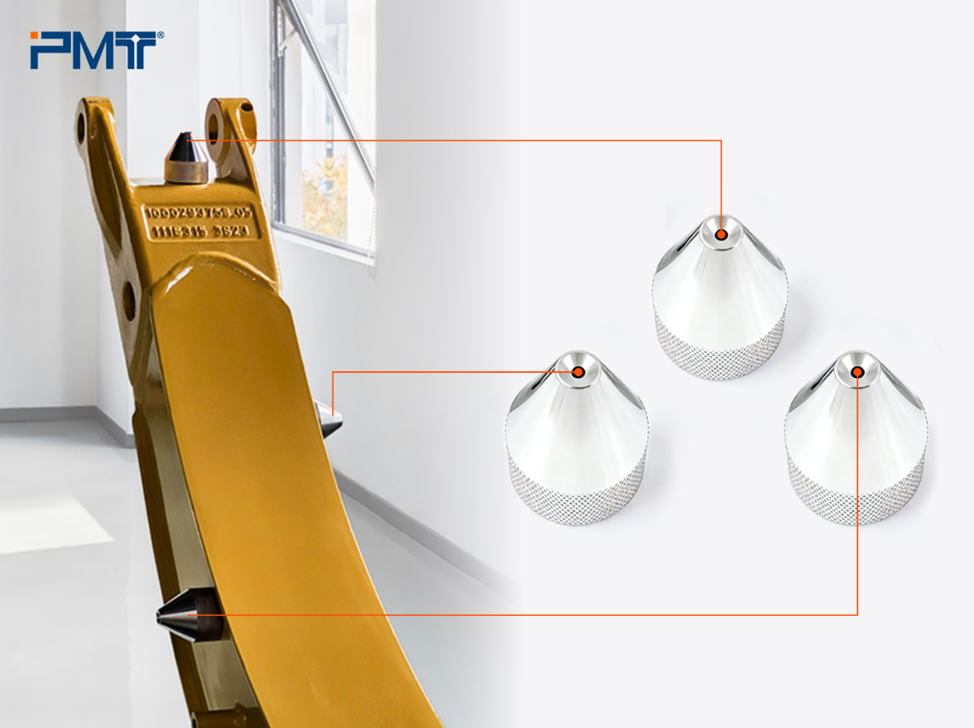

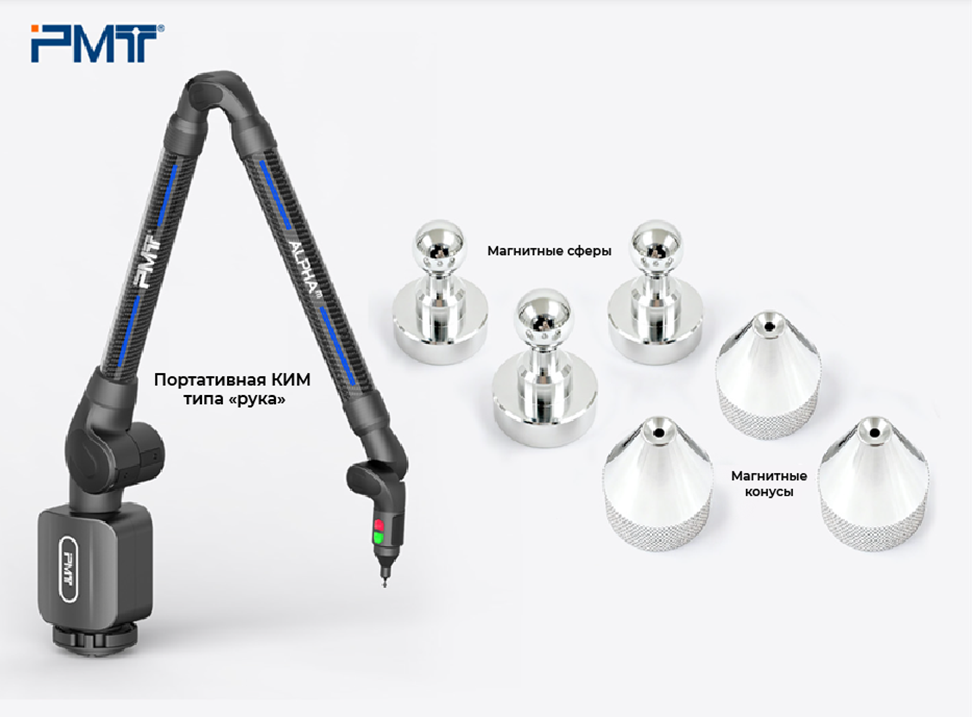

А. Установите как минимум три группы точек (используя магнитные сферы или конусы) на детали или вокруг неё; эти точки должны соответствовать следующим критериям:
B. Надежно закрепите измерительную руку в Позиции 1.
- Доступность для измерения: Точки должны быть доступны для измерения как с исходной, так и со следующей позиции прибора.
- Рассредоточенность: Точки должны быть равномерно распределены в пространстве.
- Высокая точность: Выбирайте точки, соответствующие высокоточным элементам (например, отверстиям, сферам).
- Жесткость: убедитесь, что конусы надежно и жестко зафиксированы.
B. Надежно закрепите измерительную руку в Позиции 1.
II. Основная процедура перебазирования (Leapfrog)
A. Первичное перебазирование
а. Создание системы координат

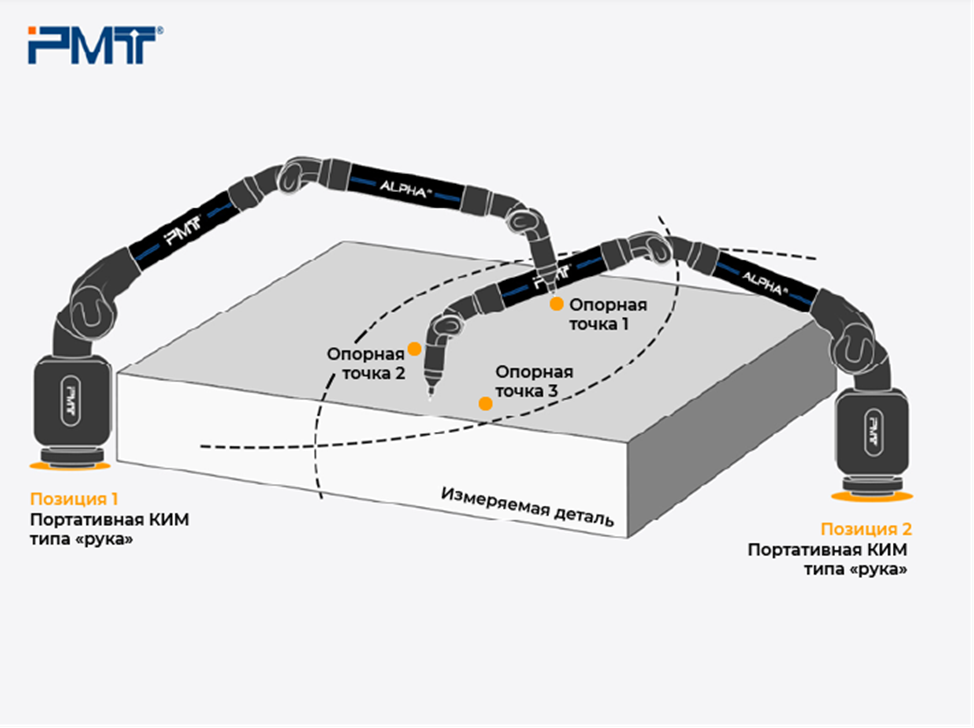

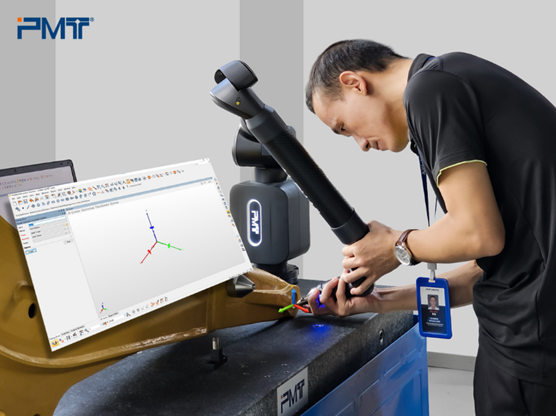

Используйте Позицию 1 в качестве начала отсчета для создания системы координат.
Используйте Позицию 1 в качестве начала отсчета для создания системы координат.
b. Измерение геометрических элементов

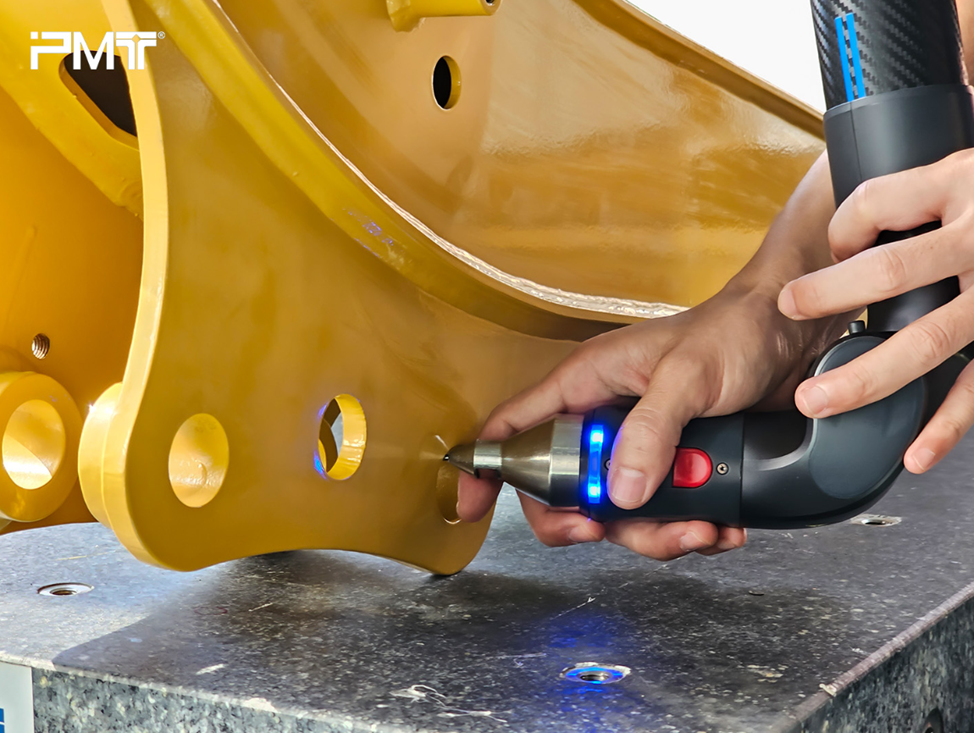

Измерьте щупом все необходимые геометрические элементы в Позиции 1.
c. Определение целевого положения

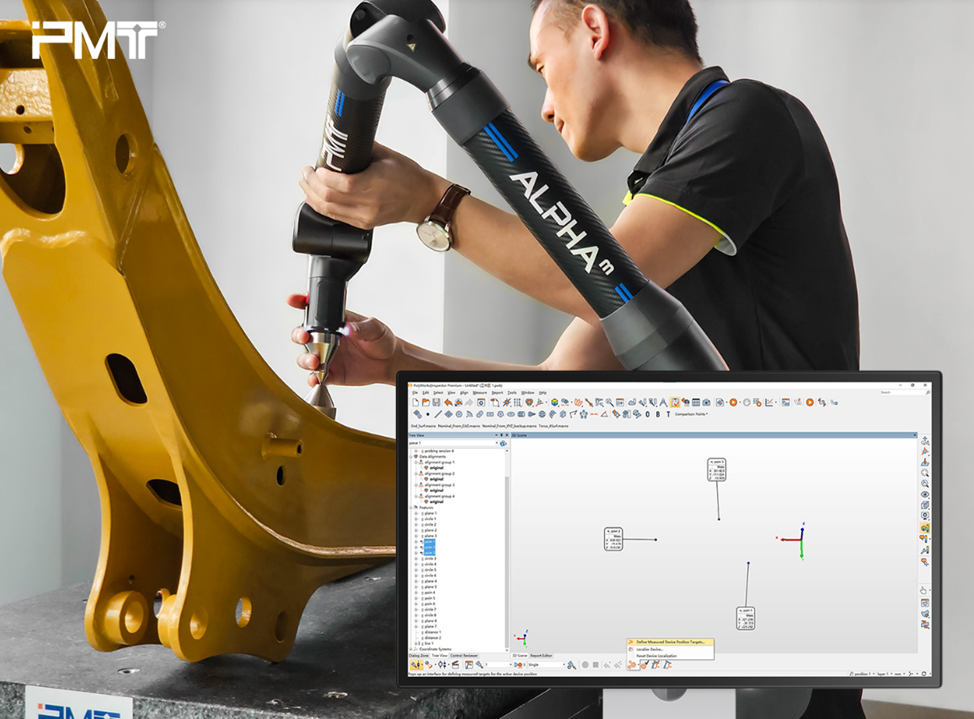

В программном обеспечении выберите пункт «Определить целевые положения измеряемого устройства» (Define Measured Device Position Targets), затем измерьте точки 1–3. Нажмите кнопку «Переместить устройство» (Move Device), переставьте измерительную руку в Позицию 2 и повторно измерьте эти точки. Программа автоматически рассчитает погрешность перебазирования.
Измерьте щупом все необходимые геометрические элементы в Позиции 1.
c. Определение целевого положения
В программном обеспечении выберите пункт «Определить целевые положения измеряемого устройства» (Define Measured Device Position Targets), затем измерьте точки 1–3. Нажмите кнопку «Переместить устройство» (Move Device), переставьте измерительную руку в Позицию 2 и повторно измерьте эти точки. Программа автоматически рассчитает погрешность перебазирования.
d. Повторный контроль геометрических элементов
Повторно проверьте геометрические элементы, измеренные в Позициях 1 и 2. Убедитесь, что отклонения элементов соответствуют погрешности перебазирования, и проведите анализ допусков формы и расположения (GD&T) для элементов в рабочей зоне Позиции 2. Если требуются совместные измерения между Позициями 1 и 2, метод перебазирования позволяет легко это реализовать.
Повторно проверьте геометрические элементы, измеренные в Позициях 1 и 2. Убедитесь, что отклонения элементов соответствуют погрешности перебазирования, и проведите анализ допусков формы и расположения (GD&T) для элементов в рабочей зоне Позиции 2. Если требуются совместные измерения между Позициями 1 и 2, метод перебазирования позволяет легко это реализовать.
Многократное перебазирование (Leapfrog)
Если одного прохода недостаточно для измерения всех необходимых геометрических элементов (например, для контроля расстояния или параллельности), повторяйте этот процесс по мере необходимости до тех пор, пока не будут измерены все элементы и выполнен полный контроль детали.
Почему стоит выбрать метод перебазирования?
Расширенный диапазон измерений: позволяет контролировать крупногабаритные детали за пределами номинальной рабочей зоны измерительной руки.
Повышенная эффективность: исключает необходимость повторного создания системы координат вручную, ускоряя процесс измерений.
Высокая гибкость: идеально подходит для ограниченных пространств, деталей сложной формы и контроля непосредственно на объектах.
Снижение затрат: решает проблему ограничений по рабочей зоне, сокращая производственные расходы при сохранении высокой точности.
Повышенная эффективность: исключает необходимость повторного создания системы координат вручную, ускоряя процесс измерений.
Высокая гибкость: идеально подходит для ограниченных пространств, деталей сложной формы и контроля непосредственно на объектах.
Снижение затрат: решает проблему ограничений по рабочей зоне, сокращая производственные расходы при сохранении высокой точности.
Заключение
Технология перебазирования позволяет портативным измерительным рукам собирать данные с нескольких позиций, реализуя принцип измерения «маленькая рука — крупная деталь». Несмотря на возможность незначительной потери точности, тщательное планирование — с учетом размеров заготовки, требований к точности, условий окружающей среды и частоты перебазирований — позволяет свести погрешности к минимуму.
Интеграция метода перебазирования с портативными измерительными руками дает предприятиям эффективное решение для контроля крупногабаритных деталей, оптимизируя как точность, так и рабочий процесс.
Интеграция метода перебазирования с портативными измерительными руками дает предприятиям эффективное решение для контроля крупногабаритных деталей, оптимизируя как точность, так и рабочий процесс.
