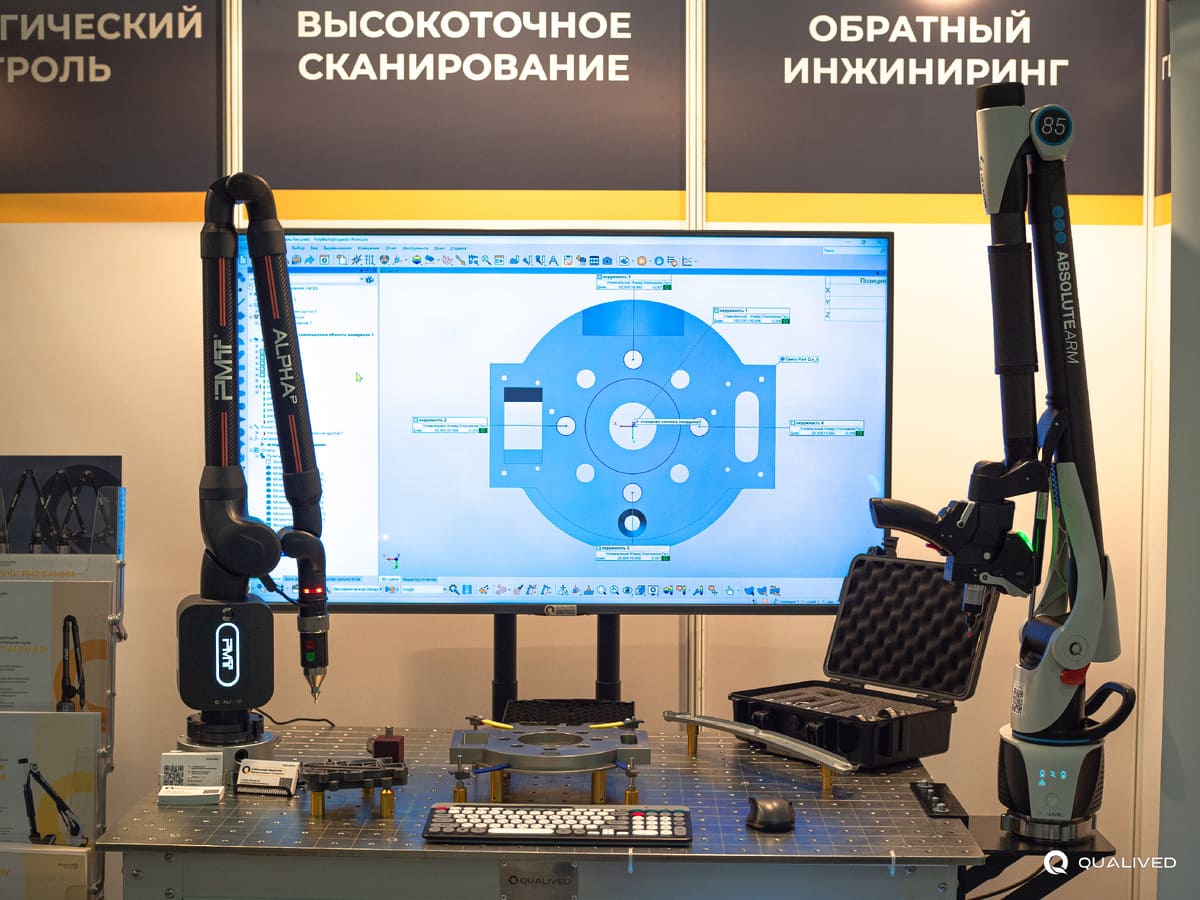

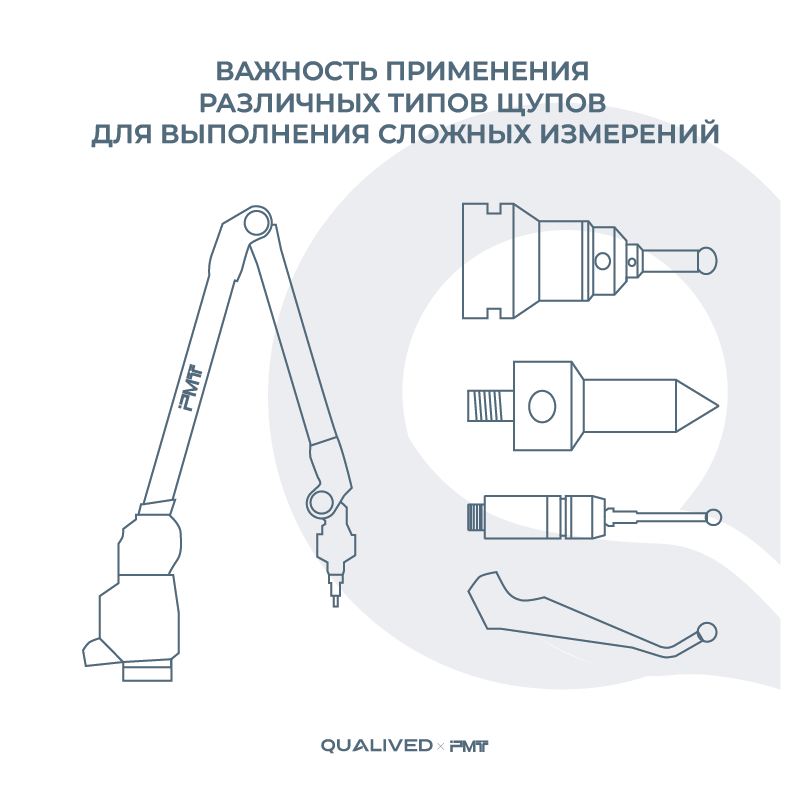

Координатно-измерительные машины (КИМ) типа «Рука» сочетают мобильность с высокой точностью измерений, а ключевым элементом расширения их функциональности выступают контактные щупы. Интегрируясь непосредственно в измерительную руку, щупы обеспечивают надёжный захват координат точек контакта в условиях, где требуется гарантированная точность измерения геометрических элементов.

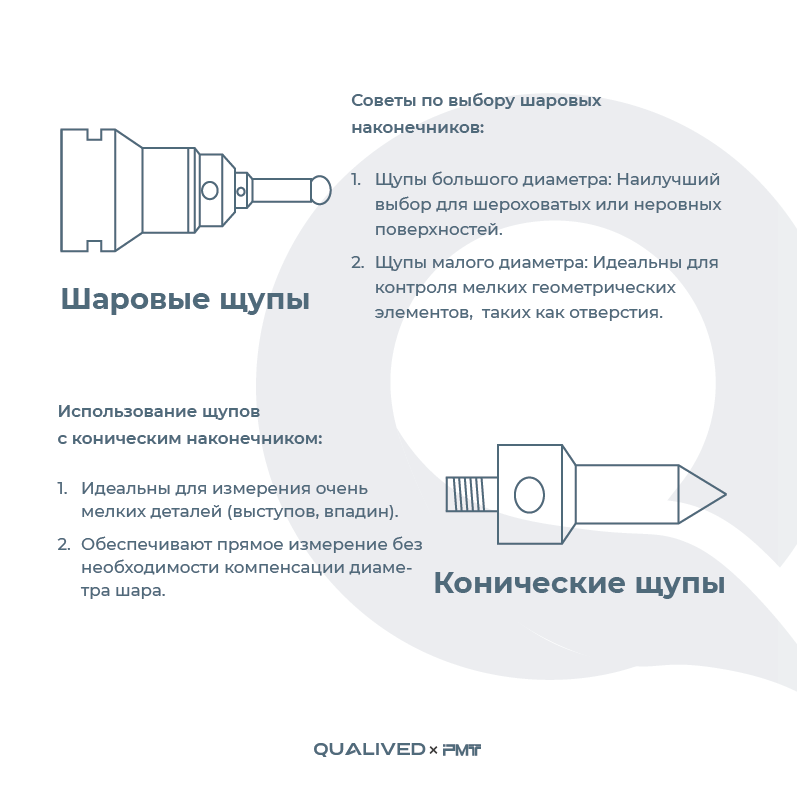

Шаровые щупы — базовый инструмент контактной метрологии
Шаровой наконечник обеспечивает предсказуемую геометрию контакта и упрощает математическую компенсацию радиуса в измерительном программном обеспечении.
- Щупы большого диаметра — рекомендуются для измерения шероховатых, неровных или пористых поверхностей. Крупный наконечник эффективно усредняет микронеровности, минимизируя погрешность измерения, вызванную локальными дефектами поверхности.
- Щупы малого диаметра — предназначены для контроля мелких геометрических элементов: узких отверстий, тонких кромок, мелких пазов, где крупный наконечник физически не может достичь измеряемой точки.
Конические щупы — решение для микрогеометрии
Коническая форма контактного элемента применяется при измерении деталей с критически малыми радиусами закругления:
- Обеспечивают доступ к острым выступам и узким впадинам, недоступным для шаровых наконечников.
- Позволяют выполнять прямое измерение без программной компенсации радиуса шара, что снижает суммарную погрешность измерения в зонах с ограниченной геометрией.

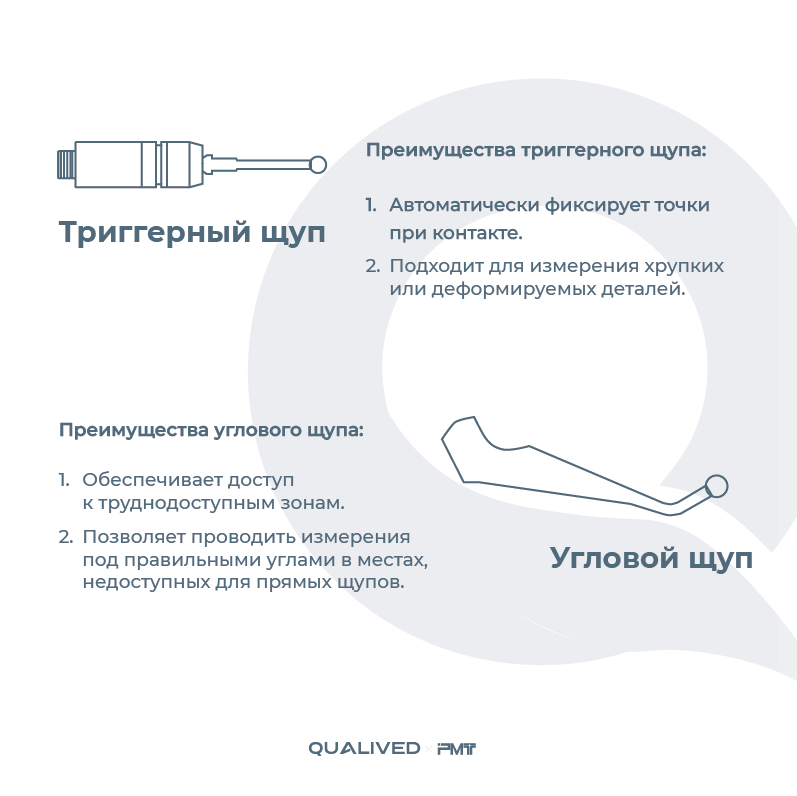

Триггерные щупы — измерение деликатных объектов
Щупы с триггерным механизмом срабатывания фиксируют координаты точки в момент достижения порогового контактного усилия:
- Минимизируют деформацию измеряемой поверхности за счёт автоматической фиксации точки контакта.
- Рекомендуются для контроля хрупких деталей, деформируемых материалов (пластики, мягкие сплавы, композиты), а также элементов с низкой жёсткостью.
Угловые щупы — расширение зоны досягаемости
Конструкция с фиксированным углом между стержнем и контактным наконечником решает задачи пространственного доступа:
- Обеспечивают измерение в труднодоступных зонах: внутренних углах, глубоких полостях, за выступающими элементами конструкции.
- Позволяют соблюдать требуемую нормаль к поверхности в точке контакта там, где прямой щуп не может обеспечить корректную ориентацию.

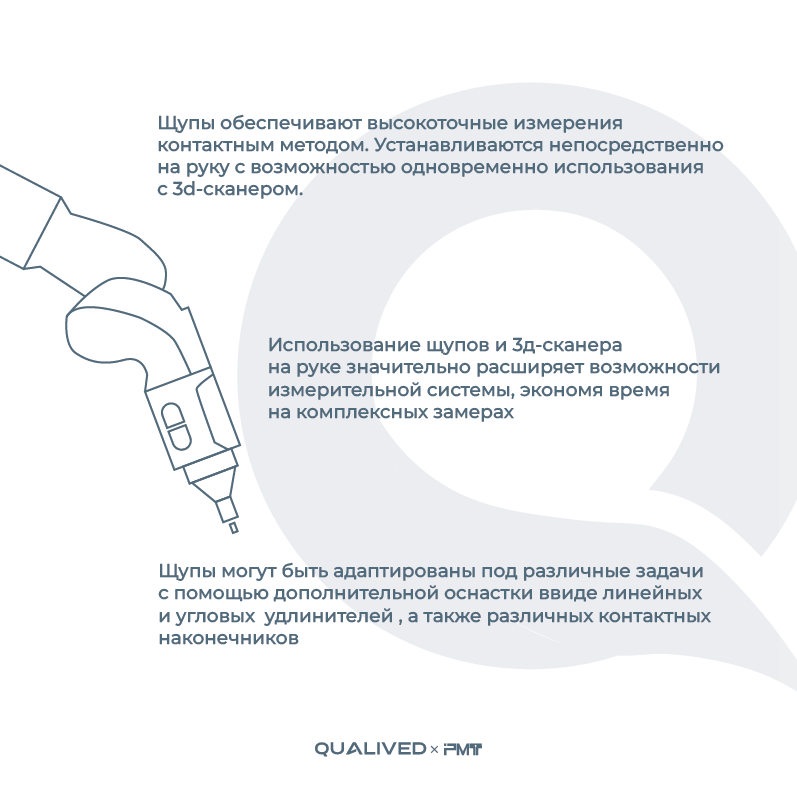

Гибридная конфигурация: щуп и 3D-сканер на одной руке
Современные измерительные руки допускают одновременную установку контактного щупа и лазерного 3D-сканера. Такая компоновка обеспечивает:
- Комплексный замер за одну установку: открытые поверхности оцифровываются сканирующей головкой, а труднодоступные геометрические элементы измеряются контактным щупом без переустановки детали.
- Единая система координат: данные от обоих датчиков привязаны к одной точке отсчёта, что исключает погрешности совмещения и гарантирует метрологическую согласованность результатов.
- Оптимизацию времени измерения: комплексные замеры выполняются в едином цикле, что особенно критично при контроле крупногабаритных изделий или при серийных измерениях.
Модульная адаптация оснастки
Гибкость измерительной системы достигается за счёт применения дополнительной оснастки:
- Линейные удлинители увеличивают вылет щупа для доступа к глубоким полостям.
- Угловые адаптеры формируют сложные конфигурации для обхода препятствий.
- Сменные контактные наконечники (шаровые, конические) позволяют оперативно адаптировать инструмент под специфику измерительной задачи.
Заключение
Правильный подбор типа щупа напрямую влияет на точность, повторяемость и полноту измерений. Комбинация шаровых, конических, триггерных и угловых щупов превращает измерительную руку в универсальный инструмент метрологического контроля — от измерения крупногабаритных конструкций до контроля микрогеометрии прецизионных деталей. Интеграция контактных щупов с 3D-сканирующей головкой в единой системе обеспечивает максимальную эффективность при решении комплексных задач контроля качества непосредственно на производственном участке.
