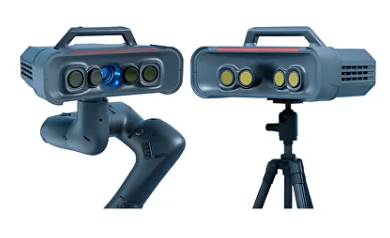

RangeVision Proton
Профессиональный инструмент для автоматизированного контроля качества
и роботизированных измерительных ячеек
RangeVision Proton — самый точный сканер линейки RangeVision. Находится в процессе внесения в Реестр СИ и в Реестр российской радиоэлектронной продукции. Идеально подходит для скоростного автоматизированного контроля качества в цеху, а также для интеграции в роботизированные измерительные ячейки. Две зоны сканирования управляются автоматически, без ручной перенастройки, а рамная конструкция устойчива к вибрациям при движении манипулятора.
Ключевые характеристики
сканирования в одном корпусе
без ручной перенастройки
Две зоны в одном корпусе
Управляются автоматически. Переключение между ними происходит программно, в рамках одного цикла, без ручной настройки и замены оптики.
Российский высокоточный сканер
Самый точный сканер линейки RangeVision. Находится в процессе внесения в Реестр СИ и в Реестр российской радиоэлектронной продукции.

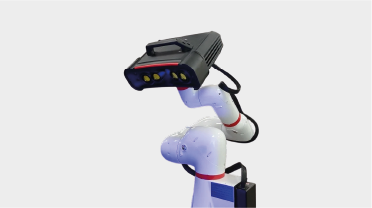

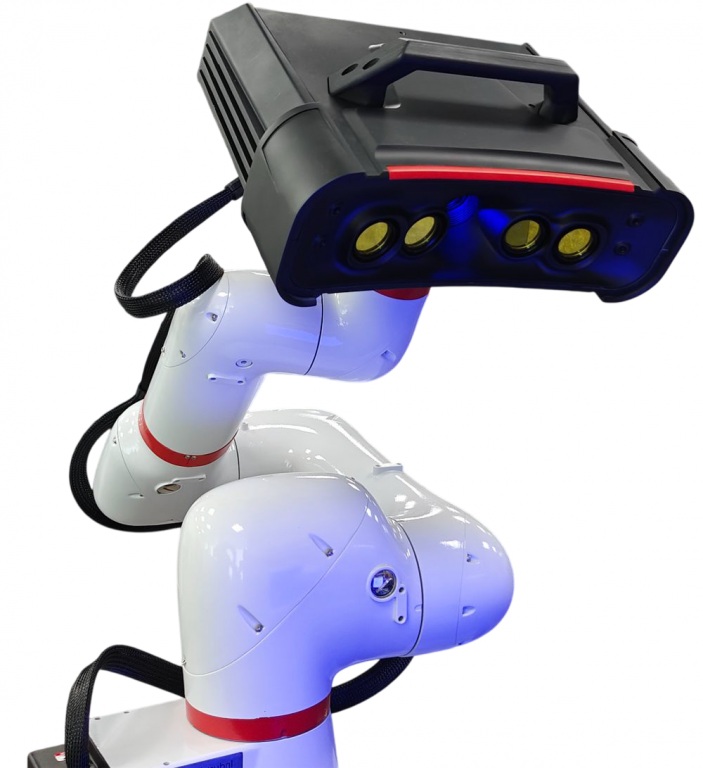

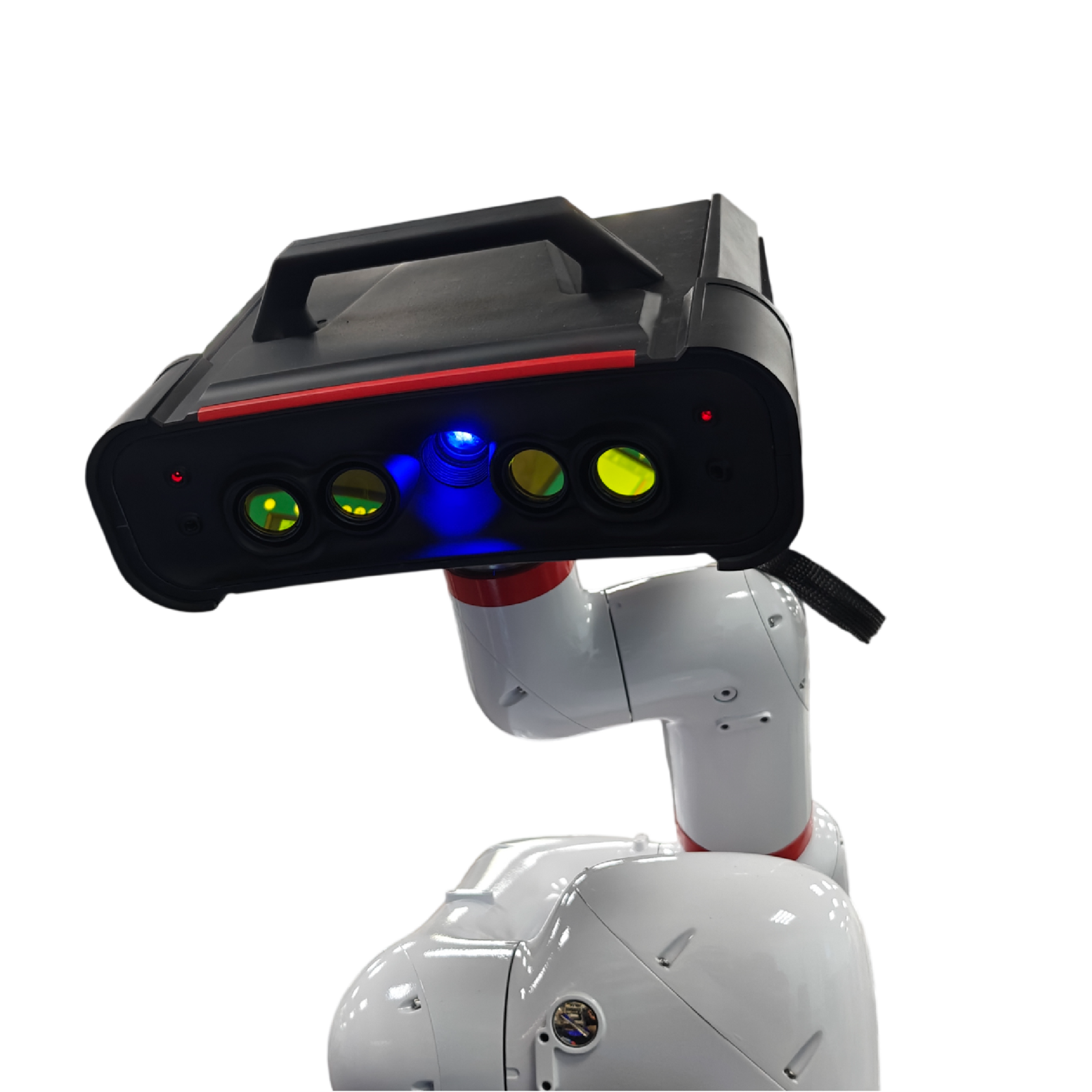

Готов к интеграции в робо-ячейки

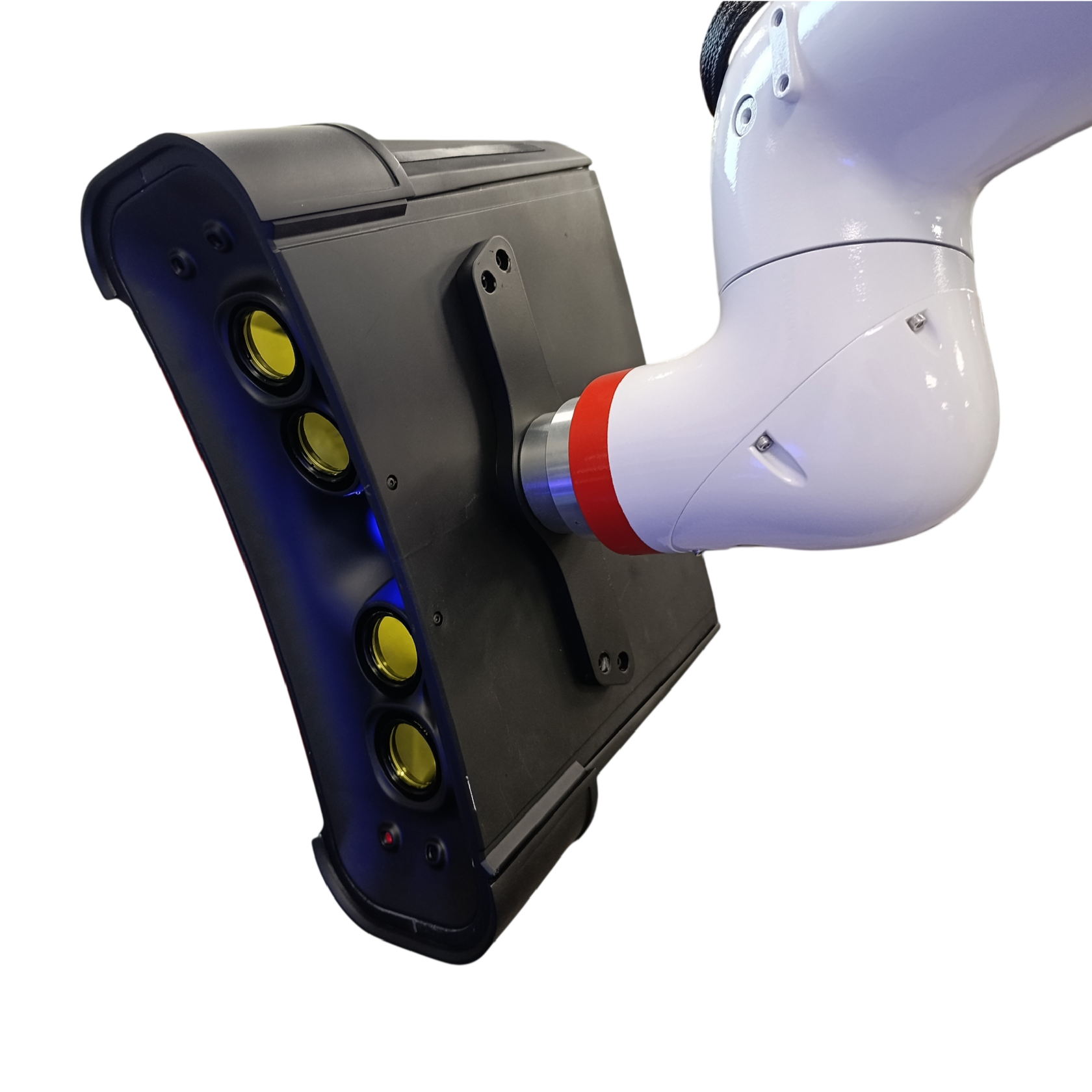

Рамная конструкция устойчива к вибрациям и инерционным нагрузкам. Предусмотрено крепление к стандартным фланцам промышленных роботов.
ТТХ
Технические характеристики
| Разрешение камер | 9 MP |
| Размеры сканирующего модуля | 367 × 273 × 165 мм |
| Источник подсвета | синий LED |
| Принцип сканирования | Структурированный свет |
| Питание | 220 ± 22 В, 150 Вт |
| Интерфейс подключения | USB 3.0 |
| Область сканирования | XS | S | M |
|---|---|---|---|
| Размеры области сканирования | 135 × 65 × 70 мм | 230 × 110 × 140 мм | 415 × 210 × 300 мм |
| Рабочее расстояние | 250 мм | 360 мм | 710 мм |
| 3D-разрешение | 0,032 мм | 0,055 мм | 0,1 мм |
| Пределы допускаемой абсолютной погрешности измерений | ±0,005 мм | ±0,010 мм | ±0,015 мм |
Сканер изготавливается в 2 модификациях с двумя зонами сканирования: S и M или XS и M
Отрасли
Сферы применения

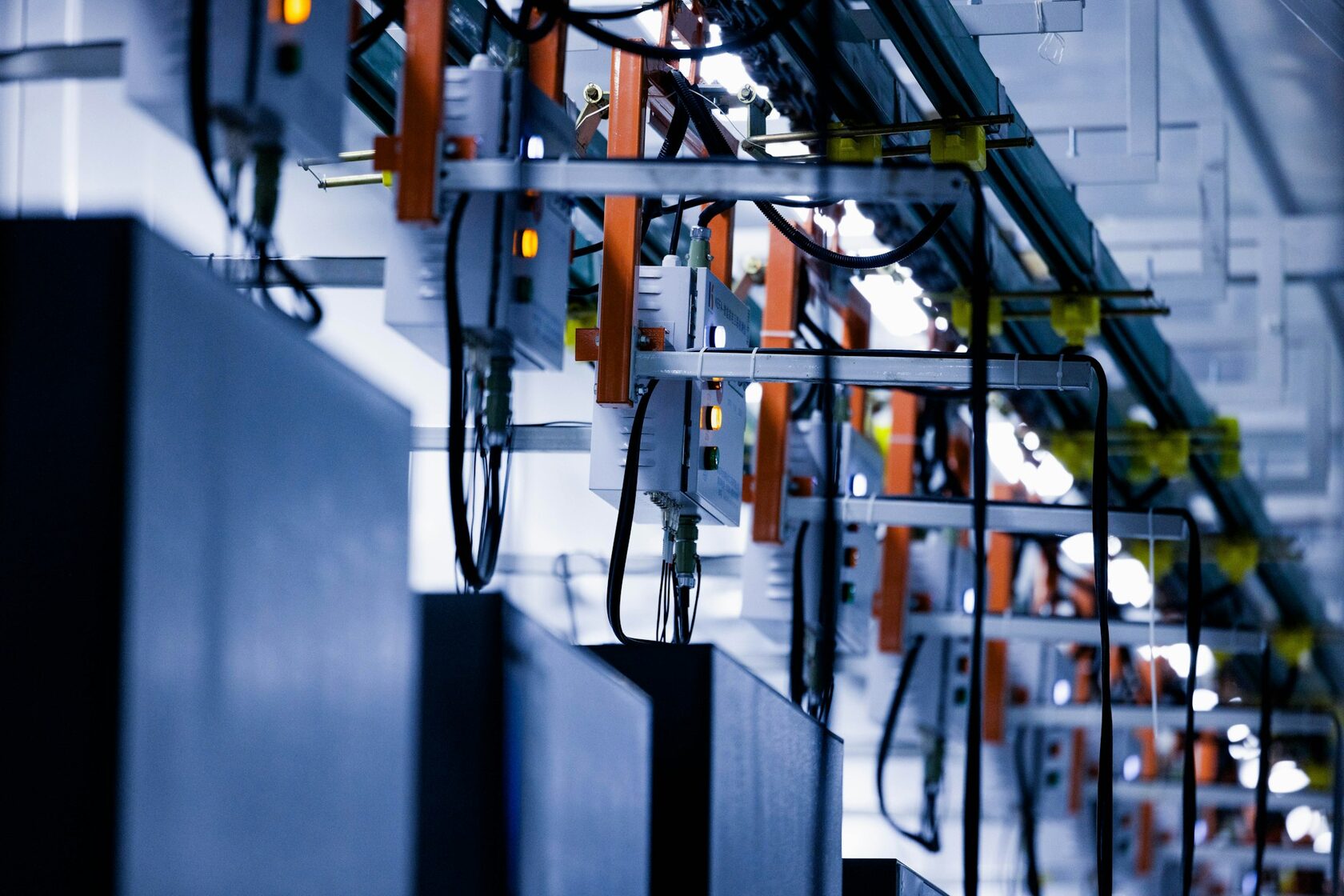

Серийное и поточное производство
Для скоростного автоматизированного контроля качества деталей малого и среднего габарита прямо на производственной линии

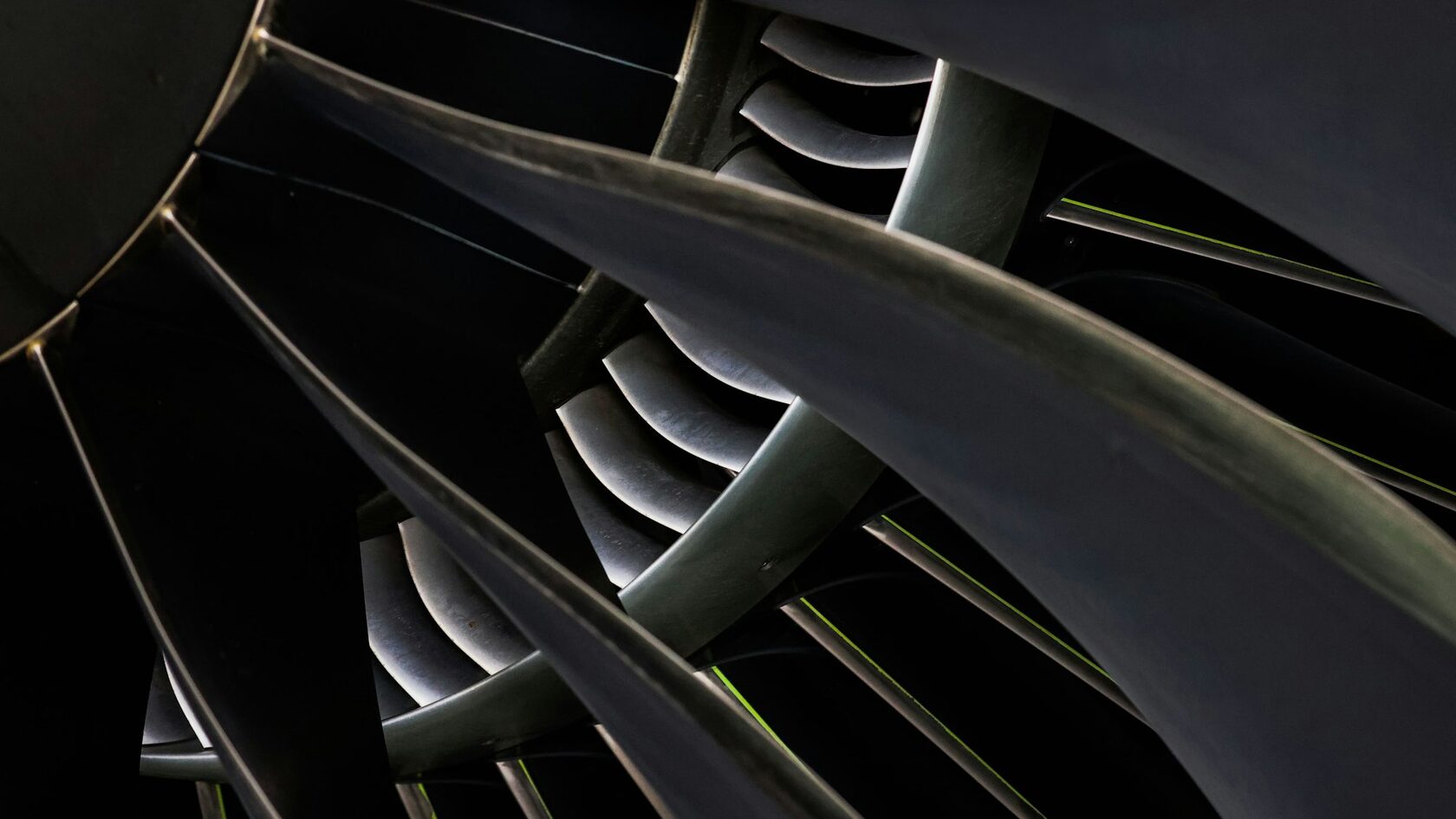

Аэрокосмическая и автомобильная промышленность
Для точного сканирования сложной геометрии: двойных изгибов, аэродинамических поверхностей, криволинейных участков

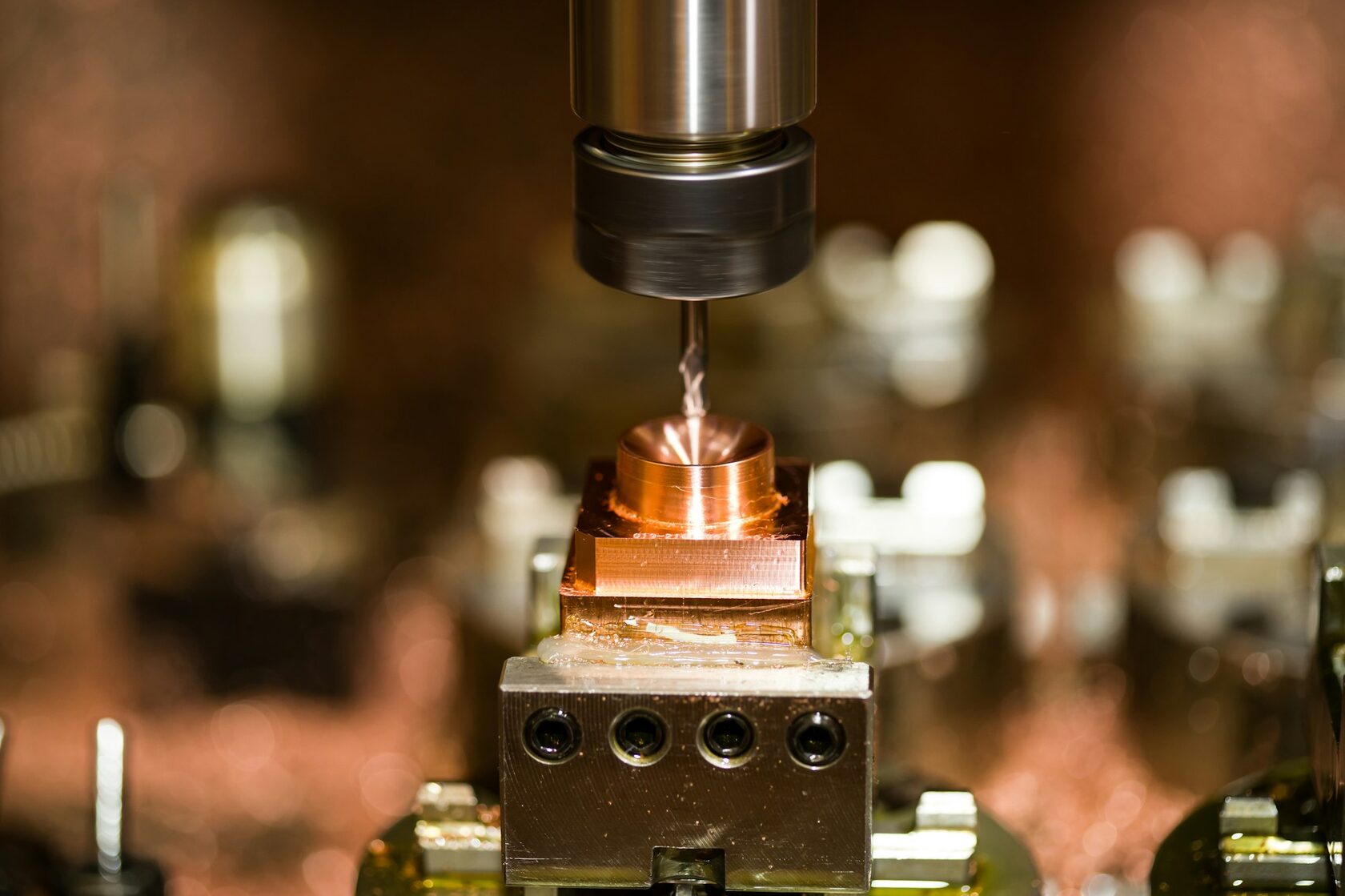

Инструментальное производство и ремонт
Для реверс-инжиниринга, создания цифровых двойников оснастки и точного измерения износа (резьб, канавок, радиусов скруглений)
Программное обеспечение

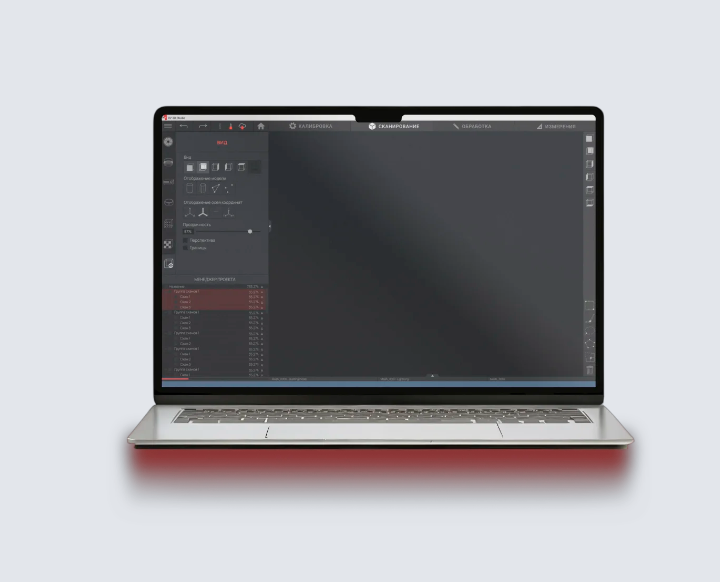

RV 3D Studio
Программное обеспечение RV 3D Studio предназначено для проведения 3D-сканирования и последующей обработки полученных данных.
- Мы не разделяем софт на версии и не урезаем его функционал
- Доступны все обновления с любым 3D-сканером RangeVision
- Оригинальные алгоритмы оцифровки и обработки данных

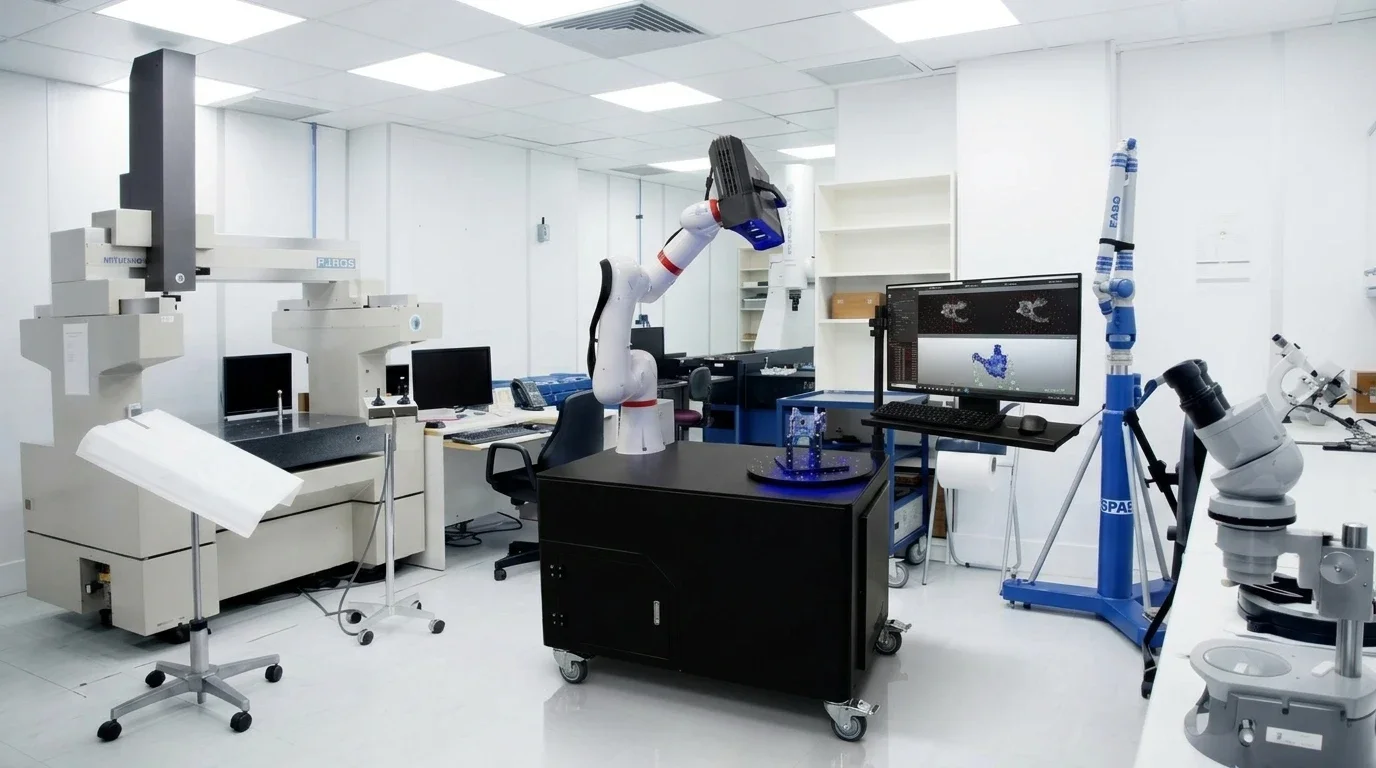

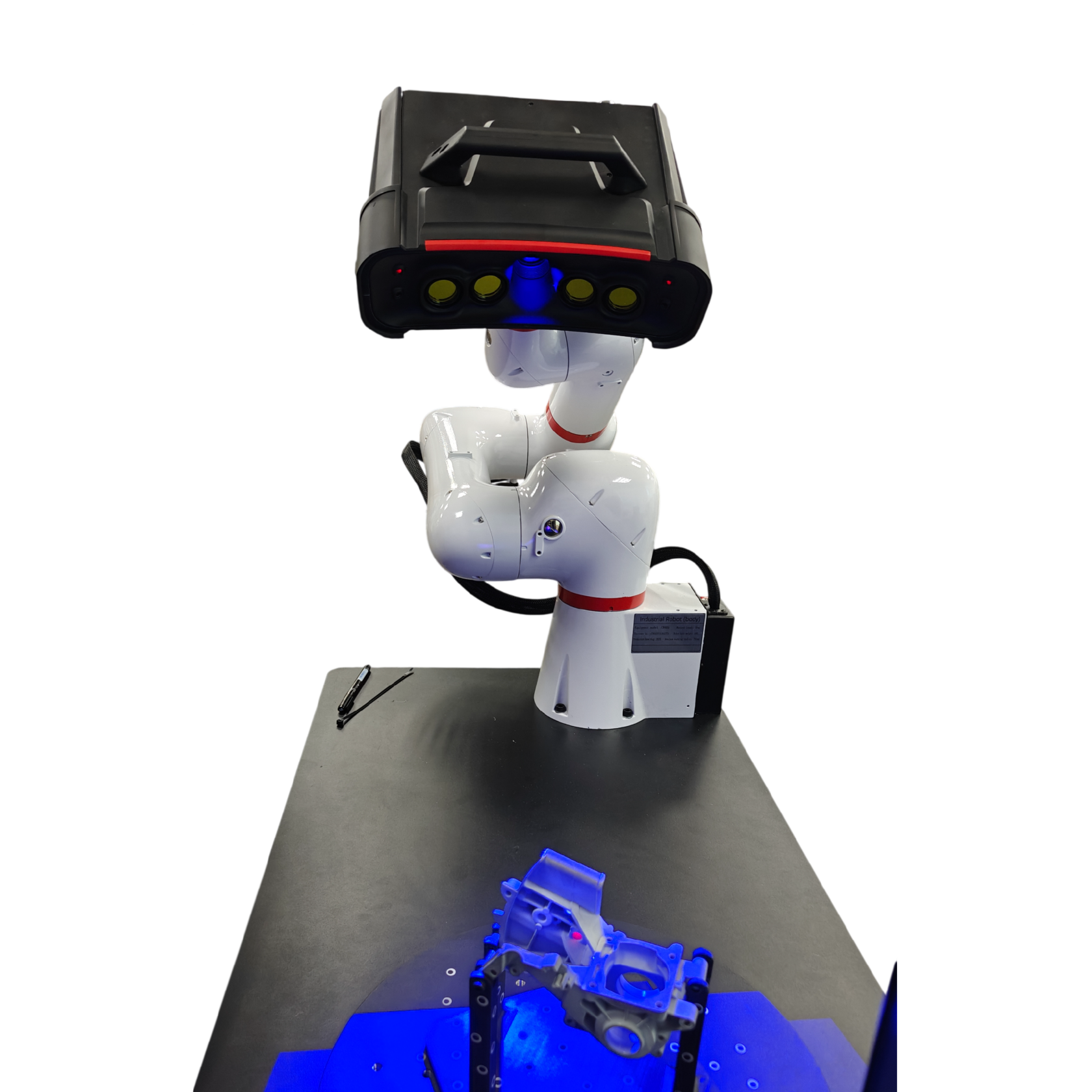

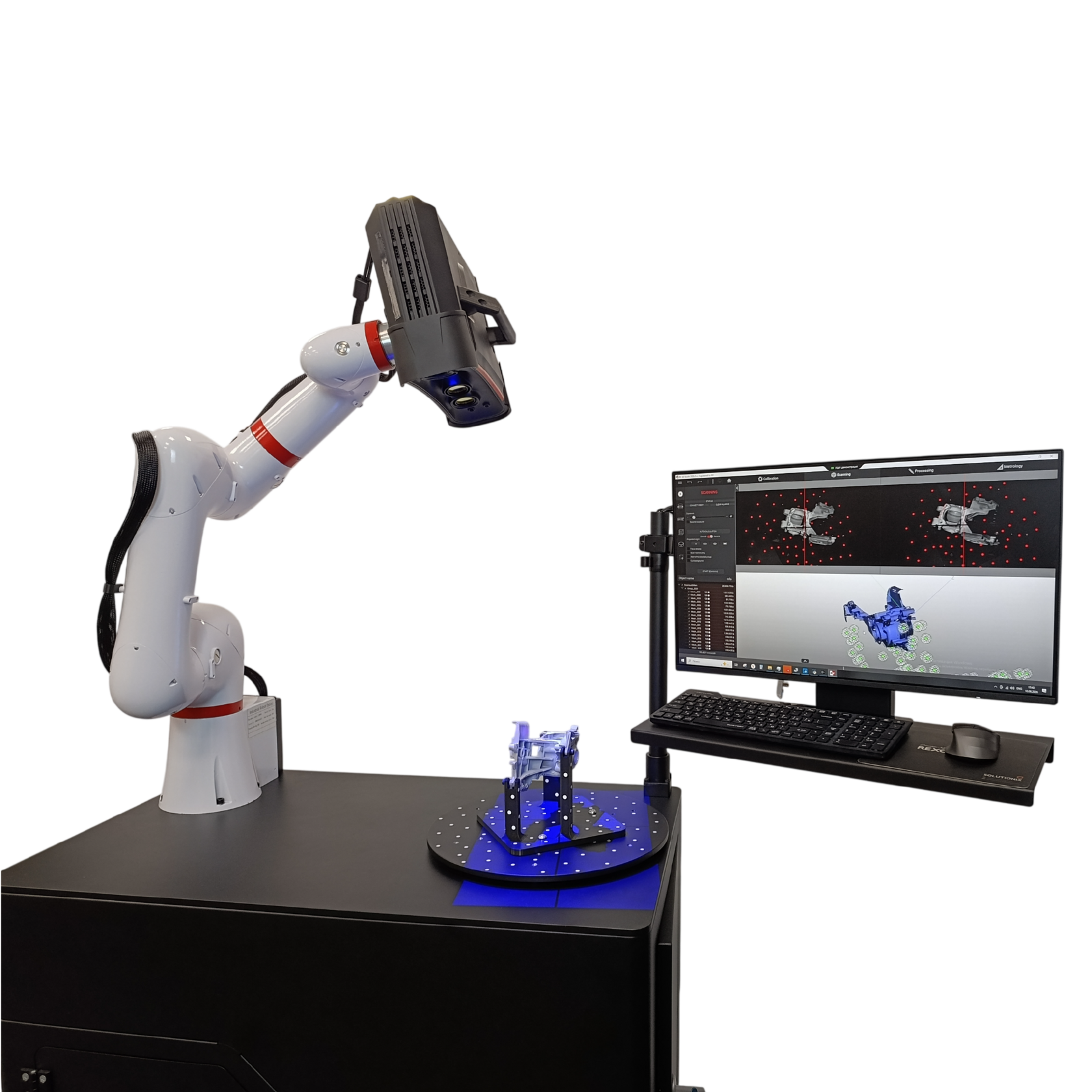

Роботизированный комплекс
Готовая ячейка «под ключ»
RangeVision Proton — это готовая «умная мобильная ячейка под ключ», не требующая выделения промышленных мощностей или возведения защитных ограждений.
- Не требуются ограждения: коллаборативный робот мгновенно останавливается при контакте
- Интуитивное программирование «обучением за руку»
- Стол грузоподъёмностью до 60 кг с матрицей отверстий под любые приспособления
- Малые габариты 1200×600×1350 мм — вписаны в европаллету, проходят в любой дверной проём
