Портативная оптическая 3D-измерительная система
TrackScan GO - портативная оптическая система 3D-сканирования для промышленного контроля. Компактный беспроводной комплект размещается в одном кейсе и поддерживает три конфигурации измерений: совместную работу трекера и сканера, автономную работу трекера для крупногабаритных объектов и автономную работу сканера для небольших и труднодоступных зон.

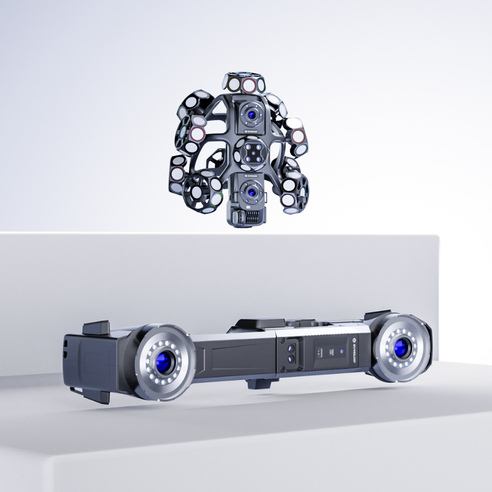

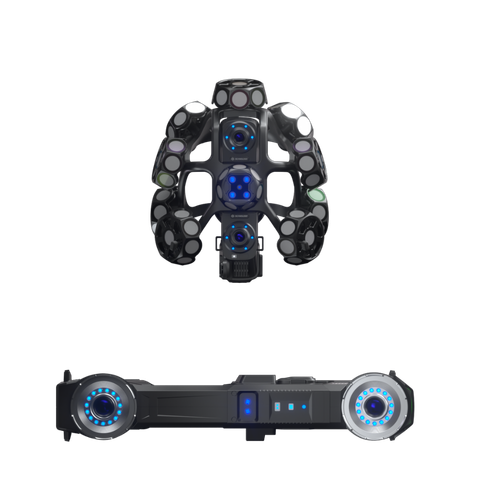

Трекер, сканер и комплект в одном кейсе 660 × 499 × 329 мм. Беспроводной режим работы и возможность подключения AirGO Pad - интегрированного решения для контроля на базе планшета - позволяют отказаться от компьютера, кабелей и внешнего источника питания.

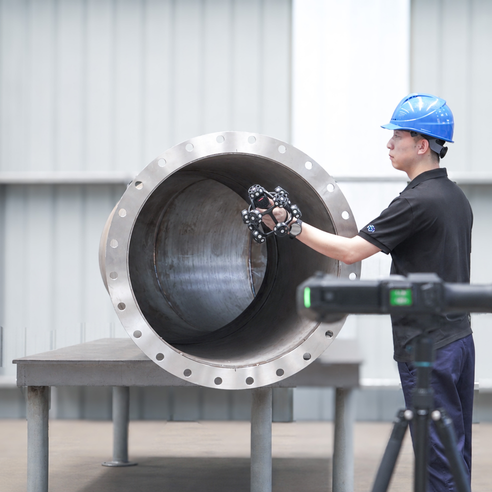

Трекер и сканер могут работать как совместно, так и независимо друг от друга. Три конфигурации позволяют использовать одну систему для различных измерительных задач без необходимости приобретать несколько комплектов оборудования
TrackScan GO соответствует требованиям ISO 10360-13. Комплексный контроль обеспечивает высокую точность и стабильность результатов измерений и позволяет использовать систему для решения задач промышленного контроля.

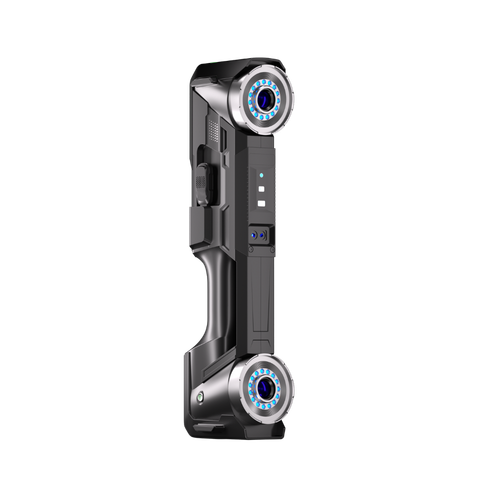

ТТХ
| Параметр | TrackScan GO-C | TrackScan GO-E |
|---|---|---|
| Сверхбыстрое сканирование | 34 синие лазерные линии | |
| Сверхтонкое сканирование | 7 синих параллельных лазерных линий | |
| Глубокие отверстия | 1 дополнительная синяя лазерная линия | |
| Большая площадь с трекера | 34 синие лазерные линии | |
| Фотограмметрия | адаптивная фотограмметрия | |
| Дальность трекинга на один i-Tracker | 2800 мм | 3500 мм |
| Точность1, со трекингом | до 0,030 мм | до 0,030 мм |
| Точность1, только сканер | до 0,020 мм | до 0,020 мм |
| Точность1, только трекер | до 0,075 мм | до 0,075 мм |
| Объёмная точность1, со трекингом | 0,064 мм | 0,060 мм |
| Объёмная точность1, только сканер | 0,015 мм + 0,035 мм/м | 0,015 мм + 0,035 мм/м |
| Объёмная точность1, только трекер2 | 0,072 мм + 0,012 мм/м | 0,072 мм + 0,012 мм/м |
| Сферичность1 | 0,040 мм | 0,035 мм |
| Плоскостность1 | 0,060 мм | 0,050 мм |
| Рабочая дистанция, сканер | 150–450 мм, до 650 мм; сверхтонкий режим: 120–300 мм | |
| Рабочая дистанция, трекер | 500–1500 мм, до 2500 мм | |
| Зона сканирования, сканер | до 500 × 600 мм | |
| Зона сканирования, трекер | до 2500 × 2000 мм | |
| Класс лазера | Class II (безопасен для глаз) | |
| Разрешение | до 0,020 мм | |
| Скорость измерений | до 6 500 000 изм/с | |
| Габариты i-Scanner | 197,6 × 191,3 × 234,2 мм | |
| Масса i-Scanner | 860 г (без аккумулятора) | |
| Габариты i-Tracker | 418,6 × 122,1 × 83,9 мм | |
| Масса i-Tracker | 1580 г (без аккумулятора) | |
| Кейс | 660 × 499 × 329 мм | |
| Форматы вывода | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др. | |
| Рабочая температура | −10…40 °C | |
| Влажность (без конденсата) | 10–90% RH | |
| Беспроводная связь | Wi-Fi 6, 802.11a/b/g/n/ac/ax | |
| Интерфейс | USB 3.0 Type-C | |
1. По JJF 1951, VDI/VDE 2634 Part 3 и ISO 10360-13. Лаборатория Scanology с аккредитацией ISO/IEC 17025.
2. В паре с высокоточной масштабной линейкой.
Производитель оставляет за собой право уточнять параметры и изображения в пределах закона.
Скачать брошюру (PDF, EN)Отрасли
Авиация и космос
Пресс-формы и оснастка
Автопром
Энергетика и тяжёлое машиностроение
Железная дорога и судостроение
Вне промышленности Программное обеспечение

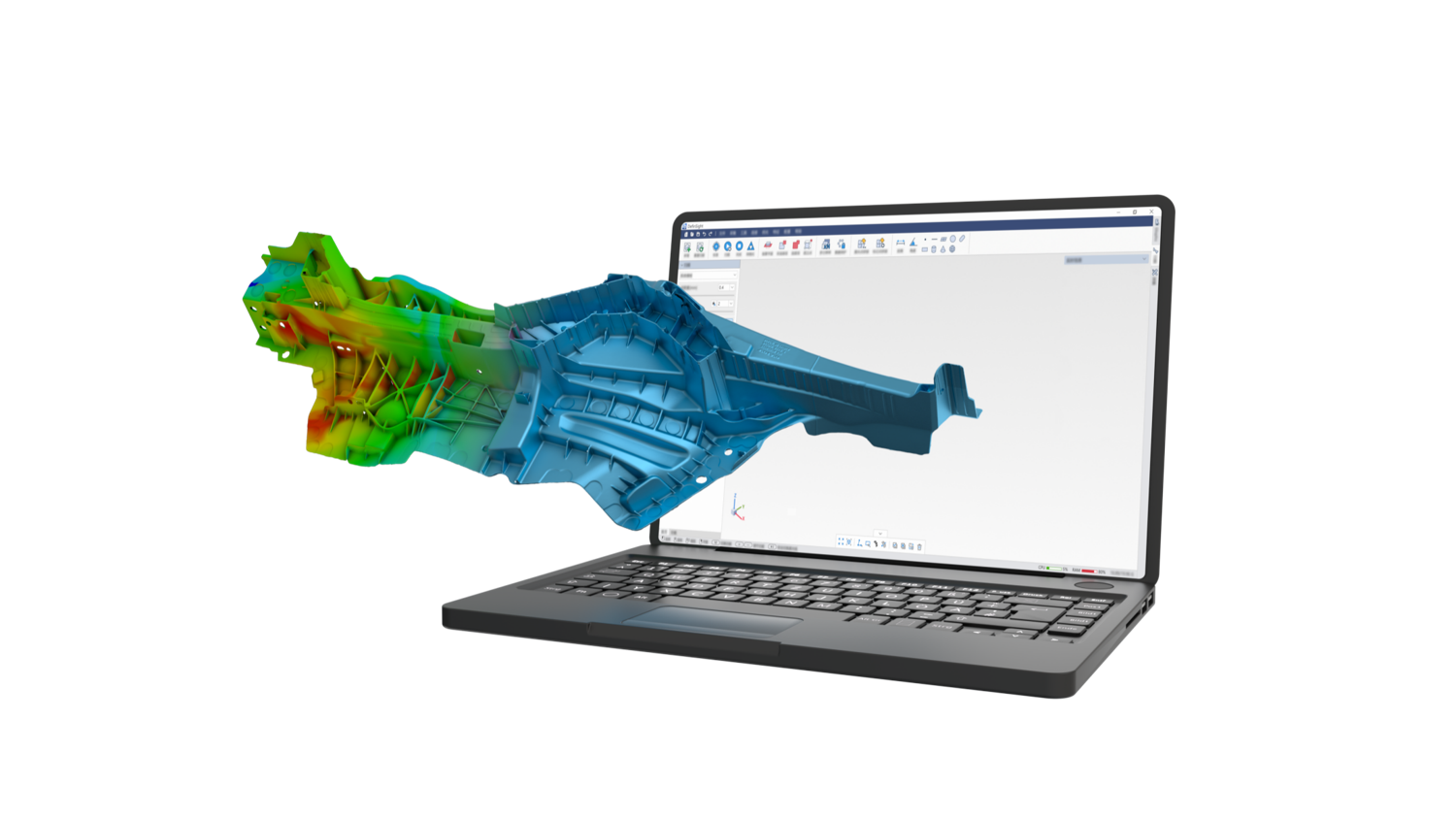

DefinSight - единая метрологическая платформа для 3D-сканеров и портативных КИМ. Понятный интерфейс, совместимость и быстрая обработка данных: захват и анализ 3D-данных идут быстрее и точнее.
Наши специалисты подскажут, закрывает ли TrackScan GO Вашу деталь и задачу.
Демонстрация на Вашей детали: очно СПб / Москва / онлайн.
Портативная оптическая 3D-измерительная система
TrackScan GO — портативная оптическая система 3D-сканирования для промышленного контроля. Компактный беспроводной комплект размещается в одном кейсе и поддерживает три конфигурации измерений: совместную работу трекера и сканера, автономную работу трекера для крупногабаритных объектов и автономную работу сканера для небольших и труднодоступных зон.
Трекер, сканер и комплект в одном кейсе 660 × 499 × 329 мм. Беспроводной режим работы и возможность подключения AirGO Pad — интегрированного решения для контроля на базе планшета — позволяют отказаться от компьютера, кабелей и внешнего источника питания.
Трекер и сканер могут работать как совместно, так и независимо друг от друга. Три конфигурации позволяют использовать одну систему для различных измерительных задач без необходимости приобретать несколько комплектов оборудования
TrackScan GO соответствует требованиям ISO 10360-13. Комплексный контроль обеспечивает высокую точность и стабильность результатов измерений и позволяет использовать систему для решения задач промышленного контроля.
Серия TrackScan GO собрана под промышленную площадку: лёгкий комплект, полностью беспроводное сканирование, три конфигурации под крупную, среднюю и мелкую деталь. Точность прослеживается по ISO 10360-13.
Портативность
Трекер и сканер компактные, узлов меньше, чем в классических трекинг-системах. Роутер и ретранслятор не нужны: всё укладывается в один кейс, один человек перевозит систему между площадками.
Беспроводное сканирование и опция AirGO Pad (планшетный контроль) убирают ноутбук, кабели и внешнее питание. Трекинг-измерения можно вынести в тесные и сложные зоны.
Запуск
Интеллектуальные датчики: система включается и соединяется сама, без длинной настройки. DefinSight-Inspect ведёт оператора и собирает сценарии контроля в цепочку.
Новый сотрудник быстрее выходит на работу и на стандартный отчёт, без долгого обучения.
Конфигурации
Трекер и сканер работают вместе или по отдельности. Одна система закрывает крупные, средние и мелкие детали: не нужно покупать несколько приборов.
Сканирование широкого диапазона деталей без маркеров.

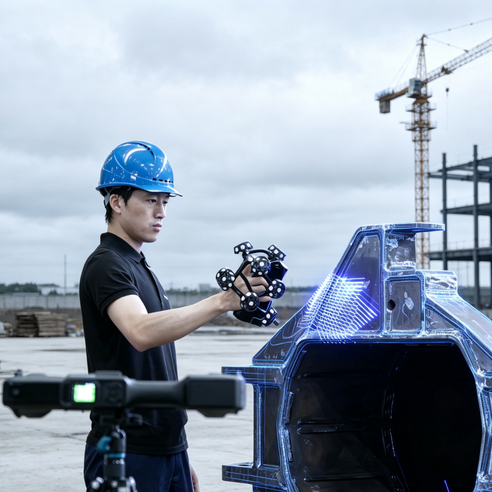

Длинная дистанция и большая площадь: удобно мерить крупногабарит.

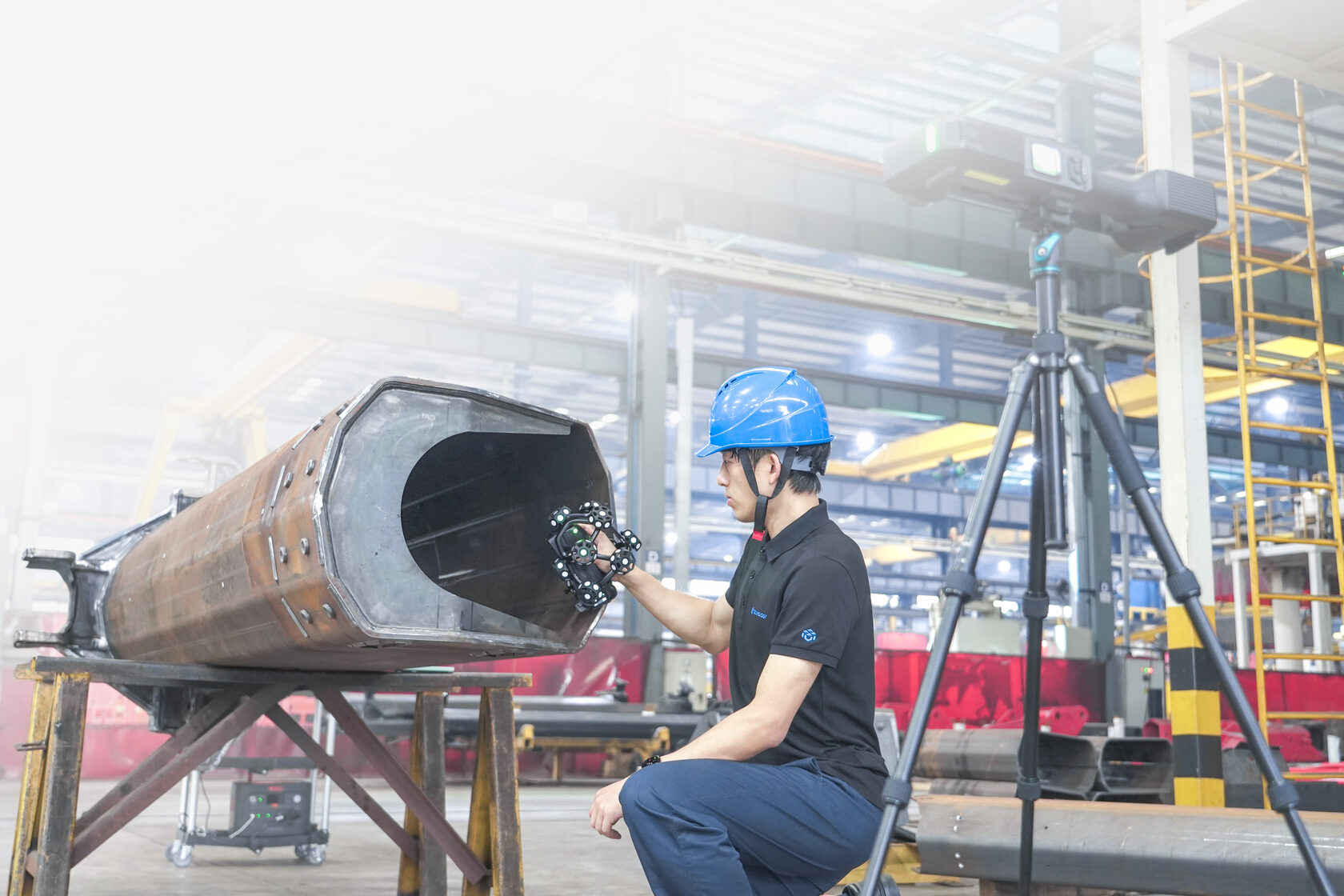

Лёгкий ручной режим: тесные зоны, полости, высокая детализация.
Контроль сборки
Цветная камера даёт AR-наложение: CAD совмещается с деталью, видно фактическое состояние узла, проще найти пропущенную или неверную сборку.
Царапины и вмятины записываются прямо на 3D-модель. Физическое состояние и геометрия живут в одних данных: дефект видно, его можно сохранить и проследить.
Лазеры
Четыре режима: сверхбыстрый, сверхтонкий, глубокие отверстия и большая площадь с трекера. От широкого захвата до тонкой детали.
17×2 синих лазерных линий
7 синих параллельных лазерных линий
1 дополнительная синяя лазерная линия
17×2 синих лазерных линий
Управление
Настраиваемые кнопки сразу открывают частые операции. Дисплеи на сканере и на трекере работают вместе: статус и подсказки под рукой.
Метрология
Соответствие ISO 10360-13. Контроль по четырём метрикам: точность, объёмная точность, сферичность и плоскостность. Стабильность для промышленного контроля.
ТТХ
| Параметр | TrackScan GO-C | TrackScan GO-E |
|---|---|---|
| Сверхбыстрое сканирование | 34 синие лазерные линии | |
| Сверхтонкое сканирование | 7 синих параллельных лазерных линий | |
| Глубокие отверстия | 1 дополнительная синяя лазерная линия | |
| Большая площадь с трекера | 34 синие лазерные линии | |
| Фотограмметрия | адаптивная фотограмметрия | |
| Дальность трекинга на один i-Tracker | 2800 мм | 3500 мм |
| Точность1, со трекингом | до 0,030 мм | до 0,030 мм |
| Точность1, только сканер | до 0,020 мм | до 0,020 мм |
| Точность1, только трекер | до 0,075 мм | до 0,075 мм |
| Объёмная точность1, со трекингом | 0,064 мм | 0,060 мм |
| Объёмная точность1, только сканер | 0,015 мм + 0,035 мм/м | 0,015 мм + 0,035 мм/м |
| Объёмная точность1, только трекер2 | 0,072 мм + 0,012 мм/м | 0,072 мм + 0,012 мм/м |
| Сферичность1 | 0,040 мм | 0,035 мм |
| Плоскостность1 | 0,060 мм | 0,050 мм |
| Рабочая дистанция, сканер | 150–450 мм, до 650 мм; сверхтонкий режим: 120–300 мм | |
| Рабочая дистанция, трекер | 500–1500 мм, до 2500 мм | |
| Зона сканирования, сканер | до 500 × 600 мм | |
| Зона сканирования, трекер | до 2500 × 2000 мм | |
| Класс лазера | Class II (безопасен для глаз) | |
| Разрешение | до 0,020 мм | |
| Скорость измерений | до 6 500 000 изм/с | |
| Габариты i-Scanner | 197,6 × 191,3 × 234,2 мм | |
| Масса i-Scanner | 860 г (без аккумулятора) | |
| Габариты i-Tracker | 418,6 × 122,1 × 83,9 мм | |
| Масса i-Tracker | 1580 г (без аккумулятора) | |
| Кейс | 660 × 499 × 329 мм | |
| Форматы вывода | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др. | |
| Рабочая температура | −10…40 °C | |
| Влажность (без конденсата) | 10–90% RH | |
| Беспроводная связь | Wi-Fi 6, 802.11a/b/g/n/ac/ax | |
| Интерфейс | USB 3.0 Type-C | |
1. По JJF 1951, VDI/VDE 2634 Part 3 и ISO 10360-13. Лаборатория Scanology с аккредитацией ISO/IEC 17025.
2. В паре с высокоточной масштабной линейкой.
Производитель оставляет за собой право уточнять параметры и изображения в пределах закона.
Скачать брошюру (PDF, EN)Отрасли
Авиация и космос Пресс-формы и оснастка Автопром Энергетика и тяжёлое машиностроение Железная дорога и судостроение Вне промышленности Программное обеспечение
DefinSight - единая метрологическая платформа для 3D-сканеров и портативных КИМ. Понятный интерфейс, совместимость и быстрая обработка данных: захват и анализ 3D-данных идут быстрее и точнее.
Наши специалисты подскажут, закрывает ли TrackScan GO Вашу деталь и задачу.
Демонстрация на Вашей детали: очно СПб / Москва / онлайн.
