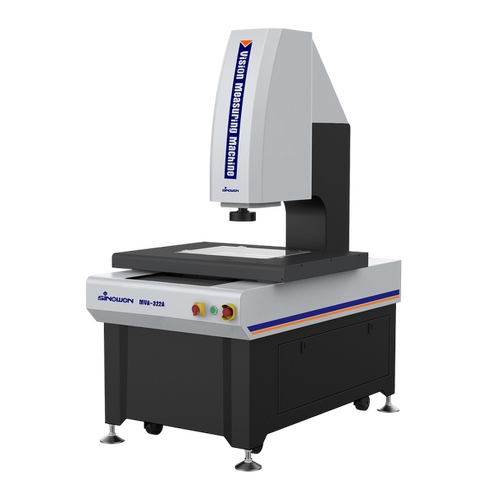

Автоматическая видеоизмерительная система
Система Sinowon MVA может быть настроена в соответствии с требованиями заказчика. Моторизованный коаксиальный зум-объектив является дополнительной опцией для повышения эффективности измерений 2,5D. Контактный датчик Renishaw MCP является возможным дополнением системы для измерения геометрических размеров в 3D.
Лазерный сенсорный модуль используется для выполнения точных измерений изделий из стекла, прозрачного пластика и других материалов.
Функциональное и простое в использовании программное обеспечение, позволяющее значительно повысить качество и скорость контроля
Измерения во всём поле обзора и серийный контроль однотипных деталей в оснастке без лишней ручной работы
Гранитное основание и колонна, сервоприводы осей X/Y/Z
| Параметр | MVA-3020 | MVA-4030 | MVA-5040 |
|---|---|---|---|
| Диапазон измерений по осям X/Y, мм | 300×200 | 400×300 | 500×400 |
| Диапазон измерений по оси Z, мм | 200 | ||
| Разрешение шкал X/Y/Z | 0,5 мкм | ||
| Погрешность измерений X/Y, не более | (3+L/200) мкм | ||
| Погрешность измерений Z, не более | (4,5+L/150) мкм | ||
| Камера | Цветная CCD высокого разрешения | ||
| Объектив | 6.5X зум; оптическое увеличение 0.7X–4.5X; на экране 26X–172X (опционально 10X–1260X) | ||
| Освещение | Кольцевое LED, 256 уровней + коаксиальное; нижнее LED параллельное | ||
| Управление | Джойстик, мышь, автоматическое по программе | ||
| Грузоподъёмность стола, кг | 25 | ||
| Габариты, мм | 1200×780×1650 | 1350×880×1650 | 1420×980×1650 |
| Вес, кг | 380 | 450 | 600 |
L – измеряемая длина в мм. Нормальные условия: 20 °C ± 2 °C, влажность 30–80%. Госреестр СИ № 72245-18. Источник: каталог Sinowon Qualived.
