Демонстрация NimbleTrack Gen2 и ПО для реверса и контроля

Параметры

О проекте

ОтрасльПищевая промышленность

ФорматДемонстрация системы и ПО

ОбъектШнек ~400 мм

ОборудованиеNimbleTrack Gen2

Сроки Съёмка 1 ч

Задача

Цель демонстрации

Предприятие планирует самостоятельно выполнять реверс-инжиниринг и контроль геометрии деталей. Перед выбором оборудования заказчик запросил демонстрацию системы на своей детали.

Для показа использовали шнек. У изделия переменный шаг витка, поэтому одной усреднённой спиралью геометрию корректно не описать. Такая деталь позволяет оценить и качество скана, и возможности обратного проектирования.

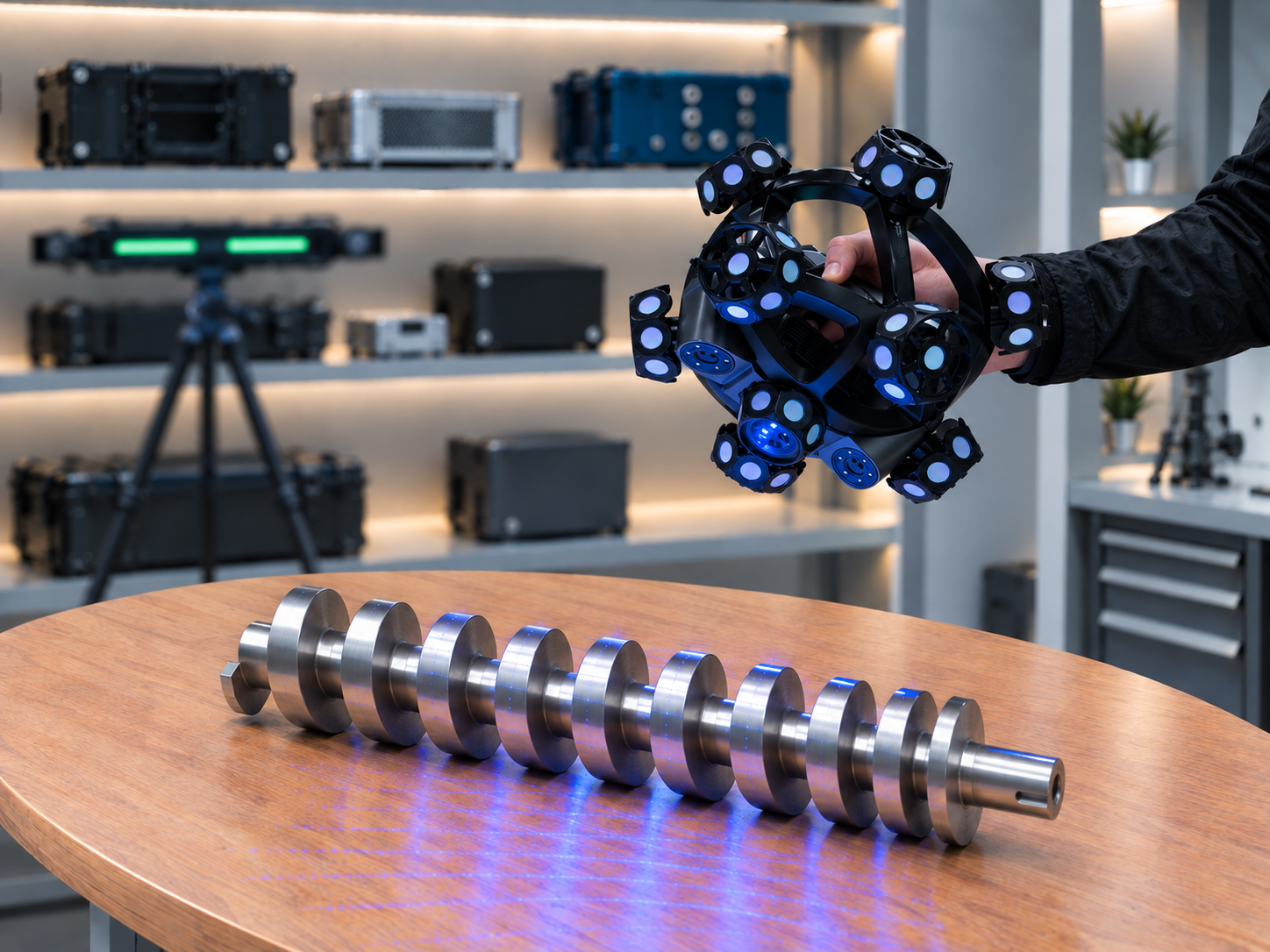

Съёмка шнека NimbleTrack Gen2 — Съёмка на площадке · без маркеров

Оборудование

Система

Для демонстрации применили беспроводную оптическую систему Scanology NimbleTrack Gen2: ручной сканер и оптический трекер. Трекер определяет положение сканера в пространстве, поэтому маркеры на деталь не требуются. Система работает автономно от внешних источников питания и даёт точные 3D-данные прямо на производственной площадке, сокращая время измерений в 5–7 раз по сравнению с аналогами.

Точность системы — до 0,025 мм. Объёмная точность — 0,059 мм при дальности трекера до 3 500 мм и 0,072 мм при дальности до 4 200 мм.

Шнек длиной около 400 мм и объекты метрового класса укладываются в рабочий объём одного трекера.

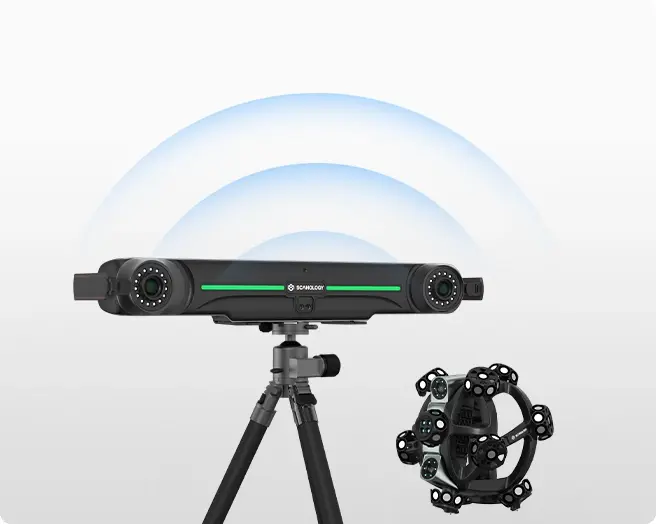

Scanology NimbleTrack Gen2 — Сканер + оптический трекер

Процесс

Что показали

1

Сканирование

Систему развернули у заказчика. Шнек сняли в DefinSight — штатном ПО SCANOLOGY. Время съёмки — 1 час. Результат — полигональная модель в формате STL.

2

Обратное проектирование

По скану в Geomagic Design X построили CAD-модель. Сложность — переменный шаг витка. Решение: правильная траектория и серия эскизов для совпадения геометрии винта со сканом.

3

Контроль геометрии

В PolyWorks Inspector сравнили построенную модель со сканом и сформировали протокол измерений.

Результаты

Результаты протокола

В ПО для контроля геометрии можно задавать допуски под задачу. В протоколе демонстрации оставлены базовые значения по умолчанию: для поверхности ±0,5 мм, для диаметров и осевых размеров ±1 мм. Все параметры протокола в допуске.

125 / 125Точки поверхности в допуске ±0,5 мм

−0,019 ммСреднее отклонение модели от скана

399,310 ммДлина по оси (ном. 399,300)

Ø79,884Цилиндр (ном. Ø80 мм)

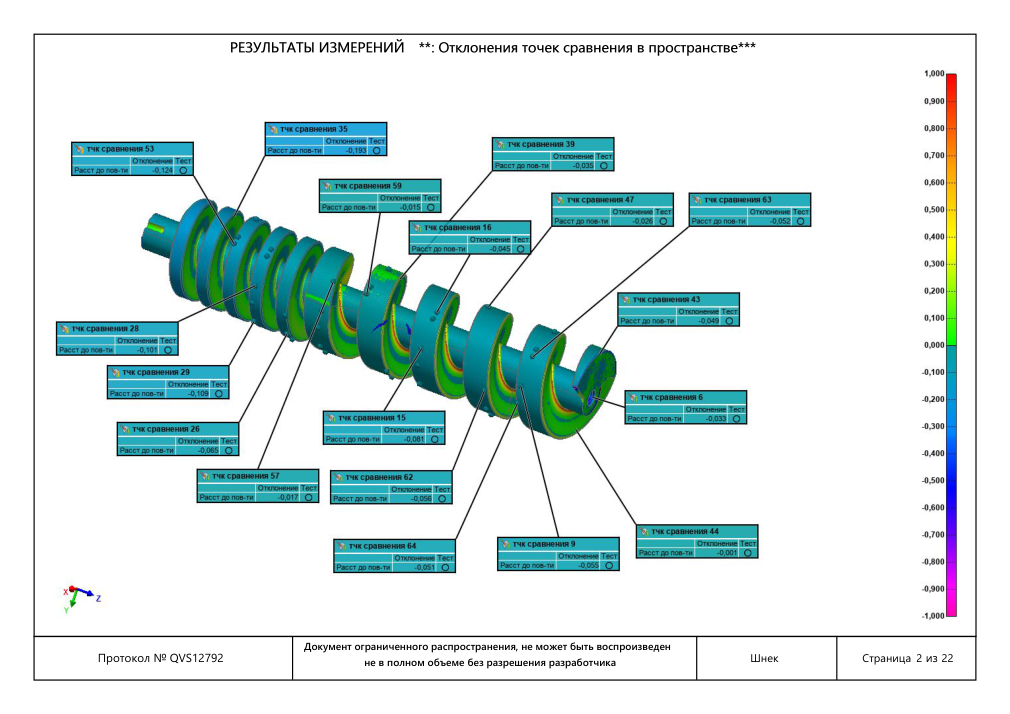

Карта отклонений модели от скана Протокол QVS12792 · страница 2

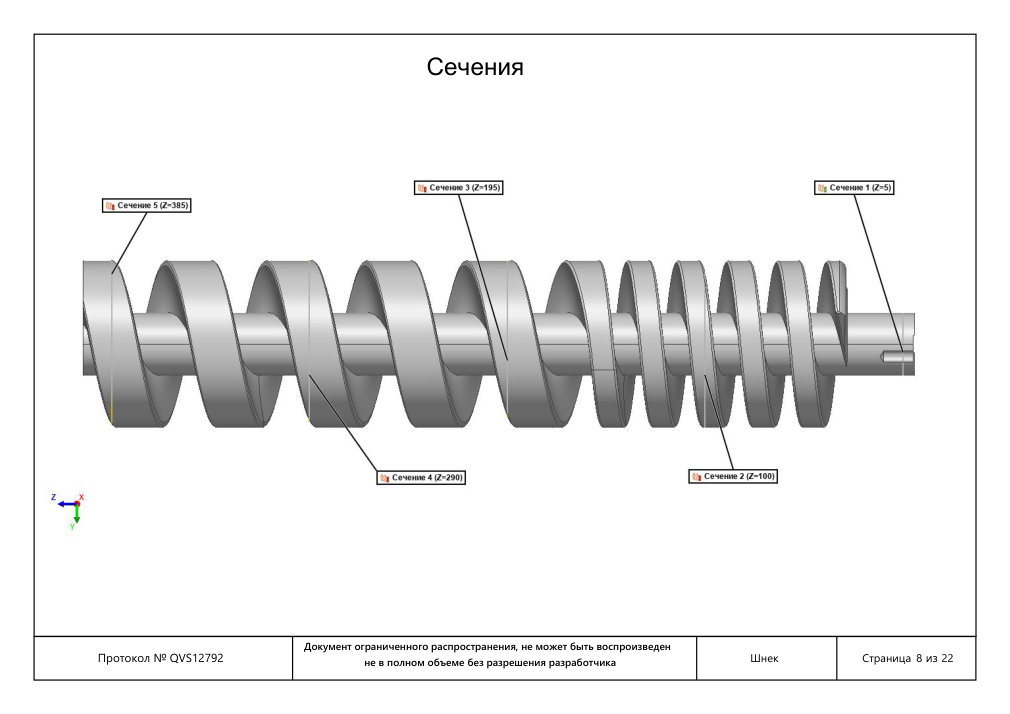

CAD-модель и сечения по оси Пять сечений по оси · страница 8

Итог

Результат демонстрации

Передано заказчику

сканы STL
CAD-модель
протокол контроля

На детали заказчика

На реальной детали заказчика показан полный цикл: сканирование без маркеров, обратное проектирование шнека с переменным шагом и контроль. Все 125 контрольных точек — в допуске.

ПО

О программном обеспечении для реверса

На демонстрации модель построена в Geomagic Design X — распространённом решении для обратного проектирования. Для инженерных задач доступен и другой вариант: модуль DefinSight MODEL от SCANOLOGY.

DefinSight MODEL работает в экосистеме SCANOLOGY: съёмка выполняется в DefinSight, построение CAD-модели — в модуле MODEL. Модуль поддерживает гибридное моделирование, построение свободных поверхностей и контроль отклонений от скана в процессе работы. Результат экспортируется в STEP и IGES.

Таким образом, к системе NimbleTrack Gen2 можно подобрать модуль реверса под задачи и CAD-среду предприятия: как Geomagic Design X, так и DefinSight MODEL.

К системе NimbleTrack Gen2 можно подобрать модуль реверса под задачи и CAD-среду предприятия: как Geomagic Design X, так и DefinSight MODEL.
