Если вы когда-либо наблюдали, как лазерная линия 3D-сканера скользит по кузову автомобиля или древнему артефакту, и ловили себя на мысли: «Но как мне понять, что он измеряет правильно?» – вы задали абсолютно верный вопрос.
3D-сканер полезен ровно настолько, насколько он точен. А точность– понятие куда более тонкое, чем просто строчка в спецификации. Международный стандарт ISO 10360-13:2021 определяет строгую методику оценки производительности сканера. Представьте это как полное медицинское обследование, а не просто замер роста. В основе этой оценки лежат четыре ключевых показателя. Понимание этих метрик сделает вас гораздо более опытным покупателем, оператором или инженером.
3D-сканер полезен ровно настолько, насколько он точен. А точность– понятие куда более тонкое, чем просто строчка в спецификации. Международный стандарт ISO 10360-13:2021 определяет строгую методику оценки производительности сканера. Представьте это как полное медицинское обследование, а не просто замер роста. В основе этой оценки лежат четыре ключевых показателя. Понимание этих метрик сделает вас гораздо более опытным покупателем, оператором или инженером.
Максимальная точность – насколько верно измеряются размеры объекта?

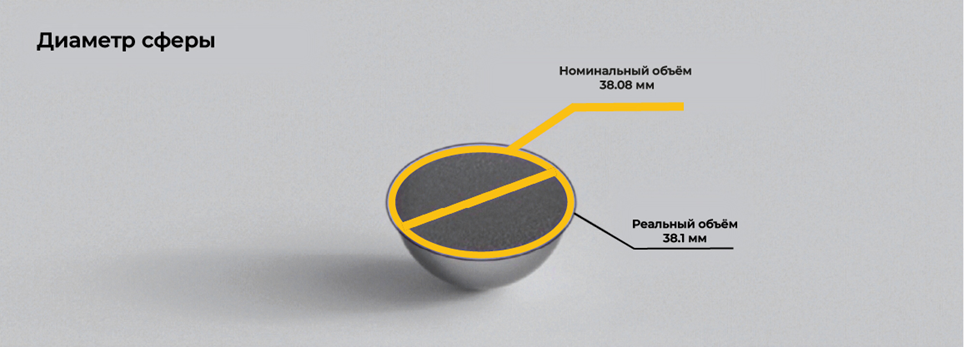

Это самый базовый тест: сканируется эталонная сфера, и измеренный диаметр сравнивается с его номинальным значением. Разница между этими двумя значениями и есть точность.
Меньшее значение точности означает, что 3D-сканер выдает показания диаметра, максимально близкие к «истинному значению». Это базовая проверка – эквивалент подтверждения того, что линейка начинается с нуля. Без этого ни одному другому вашему замеру нельзя доверять.
Почему это важно: в контроле качества механически обработанных деталей даже небольшое отклонение в диаметре может привести признанию их браком. Этот показатель – ваша первая линия обороны.
Почему это важно: в контроле качества механически обработанных деталей даже небольшое отклонение в диаметре может привести признанию их браком. Этот показатель – ваша первая линия обороны.
2. Объемная точность – насколько точно измеряются расстояния в пространстве?

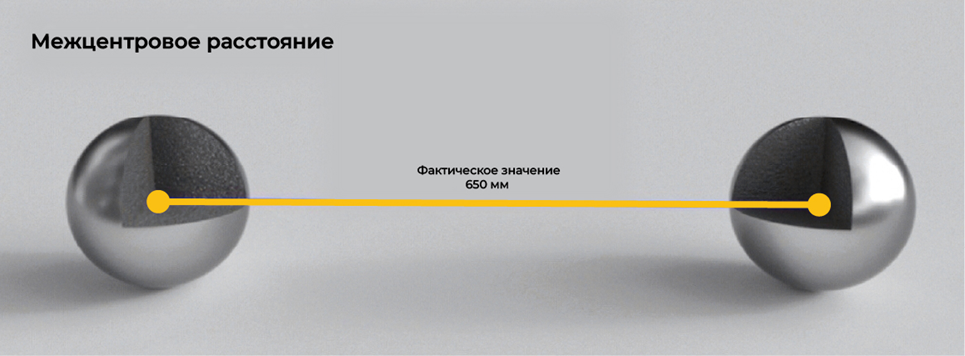

Сканер может идеально выполнить одиночное измерение, но начать искажать данные по мере увеличения пройденного расстояния. Тест на объемную точность проверяет величину этого искажения. Она отражает разницу между длиной, которую сканер фактически измерил, и истинной, номинальной длиной сканируемого объекта.

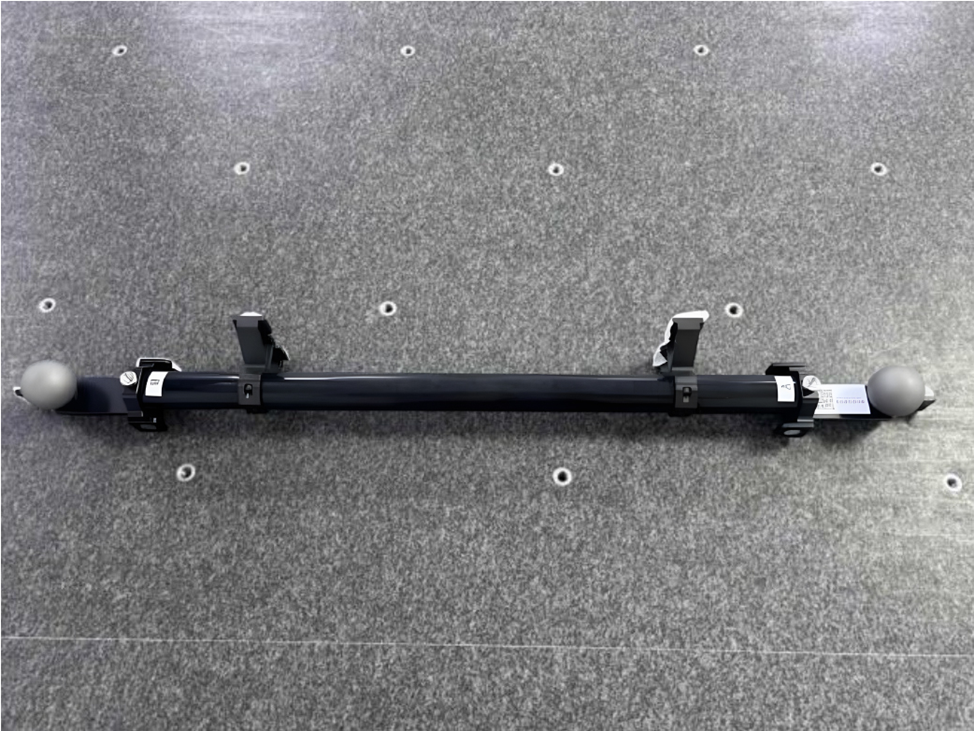

Для стандартного теста используется жесткий жезл с установленными на его концы эталонными сферами, между которыми с высокой точностью замерено расстояние (ball-bar) –. Его размещают в 12 различных положениях и ориентациях внутри поля зрения сканера, каждый раз измеряя расстояние между центрами сфер.
Почему это важно: при сканировании крупных заготовок – фюзеляжей самолетов, кузовных панелей автомобилей, больших промышленных узлов – вам нужно быть уверенным, что точка на одном краю скана точно соотносится с точкой на противоположном краю. Объемная точность говорит вам, какое именно максимальное отклонение следует ожидать по мере увеличения габаритов объекта сканирования.
Почему это важно: при сканировании крупных заготовок – фюзеляжей самолетов, кузовных панелей автомобилей, больших промышленных узлов – вам нужно быть уверенным, что точка на одном краю скана точно соотносится с точкой на противоположном краю. Объемная точность говорит вам, какое именно максимальное отклонение следует ожидать по мере увеличения габаритов объекта сканирования.
Сферичность – способен ли сканер передать реальную форму поверхности?
Вот здесь становится по-настоящему интересно – и именно здесь многие спецификации оказываются неполными.

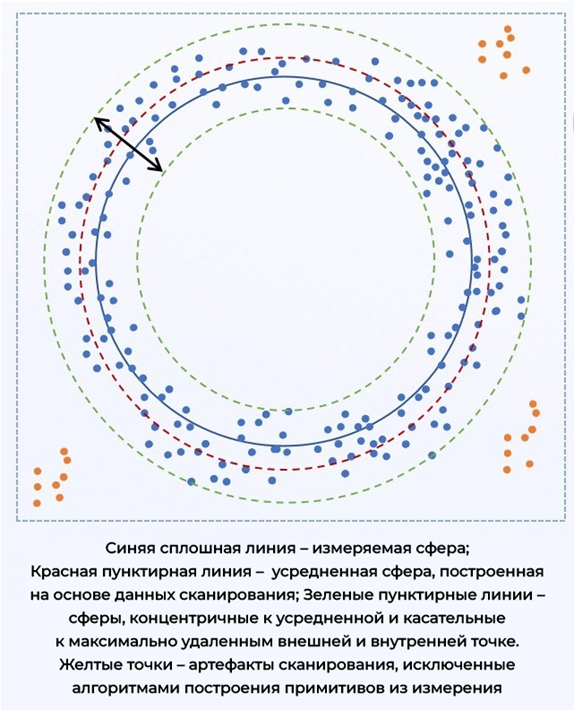

Тест на измерение сферичности показывает, насколько точно сканер фиксирует геометрию поверхности, а не только ее размер. Она рассчитывается на основе толщины тончайшей концентрической оболочки, которая может вместить все отсканированные точки поверхности. Идеальная сфера имела бы показатель, равный нулю; реальные сканеры всегда выдают значение выше.
Тест на измерение сферичности показывает, насколько точно сканер фиксирует геометрию поверхности, а не только ее размер. Она рассчитывается на основе толщины тончайшей концентрической оболочки, которая может вместить все отсканированные точки поверхности. Идеальная сфера имела бы показатель, равный нулю; реальные сканеры всегда выдают значение выше.

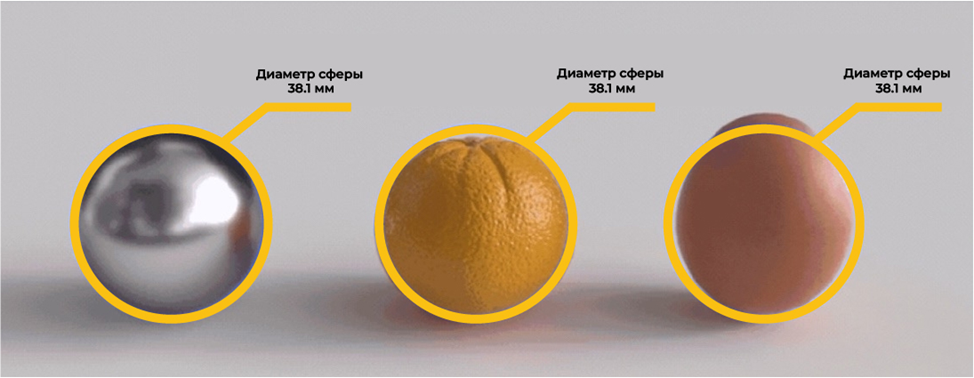

Представьте, что мы сканируем стандартную эталонную сферу и получаем три разных результата:
1. Идеальная сфера.
2. Объект в форме апельсина с неровной поверхностью.
3. Эллипсоид в форме яйца.
Если измерять только диаметр с помощью алгоритма аппроксимации (best-fit), все три результата могут показать идентичное значение, например 38,1 мм. На бумаге они выглядят одинаково. Но показатель сферичности мгновенно их разделит: «апельсиновая корка» покажет заметно более высокую ошибку сферичности (например, 0,1 мм), чем гладкая сфера (например, 0,02 мм), а «яйцо» – еще выше (например, 0,2 мм).
1. Идеальная сфера.
2. Объект в форме апельсина с неровной поверхностью.
3. Эллипсоид в форме яйца.
Если измерять только диаметр с помощью алгоритма аппроксимации (best-fit), все три результата могут показать идентичное значение, например 38,1 мм. На бумаге они выглядят одинаково. Но показатель сферичности мгновенно их разделит: «апельсиновая корка» покажет заметно более высокую ошибку сферичности (например, 0,1 мм), чем гладкая сфера (например, 0,02 мм), а «яйцо» – еще выше (например, 0,2 мм).
Почему это важно: в таких отраслях, как аэрокосмическая промышленность, производство медицинских изделий или прецизионная оптика, знание формы поверхности критически важно. Сканер с плохими показателями точности измерения сферичности, по сути, вводит вас в заблуждение относительно геометрии поверхности, сообщая при этом вполне правдоподобные цифры диаметра.
4. Плоскостность – может ли сканер определить, действительно ли поверхность плоская?

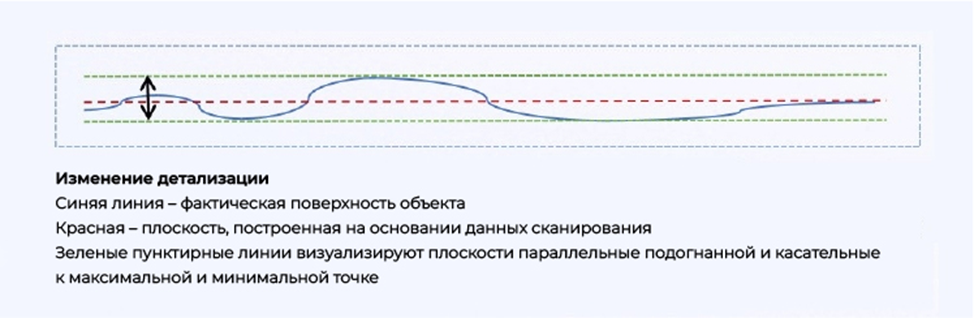

Ошибка плоскостности – это измеренное отклонение между реальной поверхностью и идеально плоской контрольной плоскостью, построенной на основании данных сканирования. Проще говоря: чем меньше значение, тем ровнее поверхность.

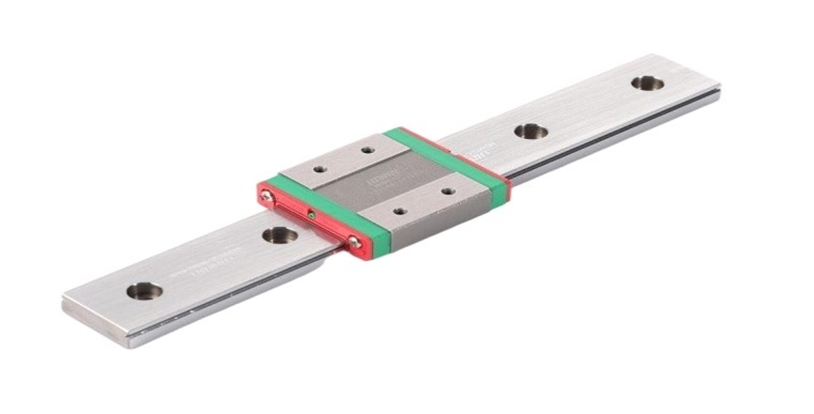

Почему это важно: возьмем в качестве примера линейную направляющую. При высокой ошибке плоскостности поверхность направляющей становится неровной, что создает избыточное трение при скольжении и создает нагрузку на внутренние компоненты. Со временем это ставит под угрозу как стабильность станка, так и точность результатов.
Чем ниже значение ошибки при измерении плоскостности у 3D-сканера, тем точнее он отражает реальное состояние функциональных поверхностей. Это означает более надежные данные сканирования и меньше дорогостоящих сюрпризов на последующих этапах производства.
Чем ниже значение ошибки при измерении плоскостности у 3D-сканера, тем точнее он отражает реальное состояние функциональных поверхностей. Это означает более надежные данные сканирования и меньше дорогостоящих сюрпризов на последующих этапах производства.
Почему вам нужны все четыре показателя, а не один?

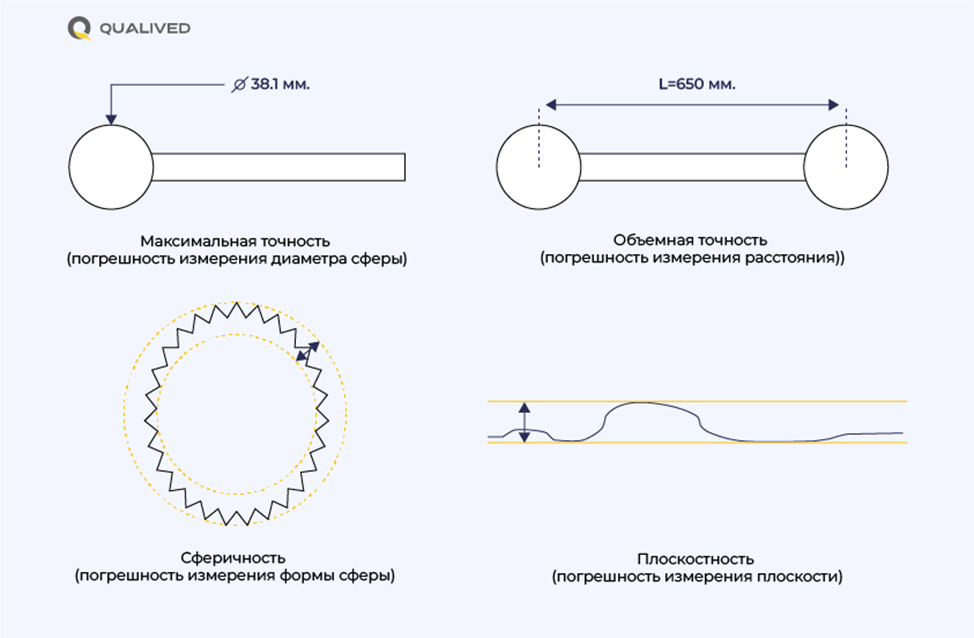

Высокая точность в одной метрике не гарантирует точность по всем фронтам. Комбинируя все четыре показателя – максимальную точность, объемную точность, сферичность и плоскостность – вы получаете гораздо более полную и правдивую картину того, как отсканированная деталь выглядит в реальности.
Точность не гарантирует качество сферичности

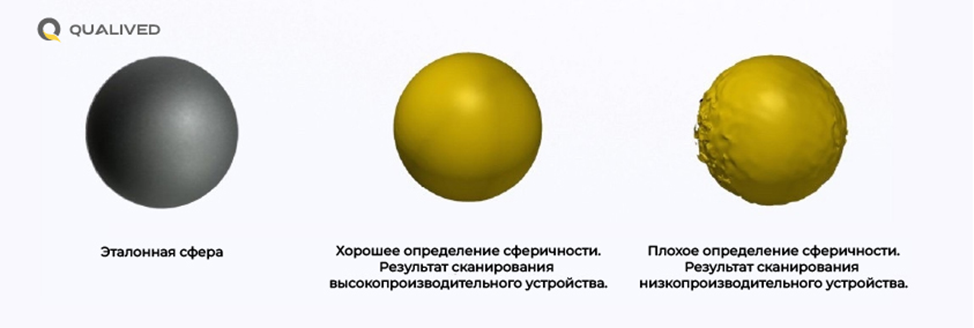

3D-сканер может достигать высокоточных результатов, при этом выдавая скан с искаженной формой. Сканер с хорошим распознаванием сферичности фиксирует эталонную сферу максимально близко к ее реальной геометрии. Однако сканер с плохой сферичностью может выдать значительно искаженную форму – при этом рассчитанный программой диаметр вписанной сферы все равно будет выглядеть идеально точным. Это означает, что одна лишь точность не показывает, насколько достоверно сканер воспроизводит реальную геометрию поверхности.
Объемная точность не гарантирует качество плоскостности

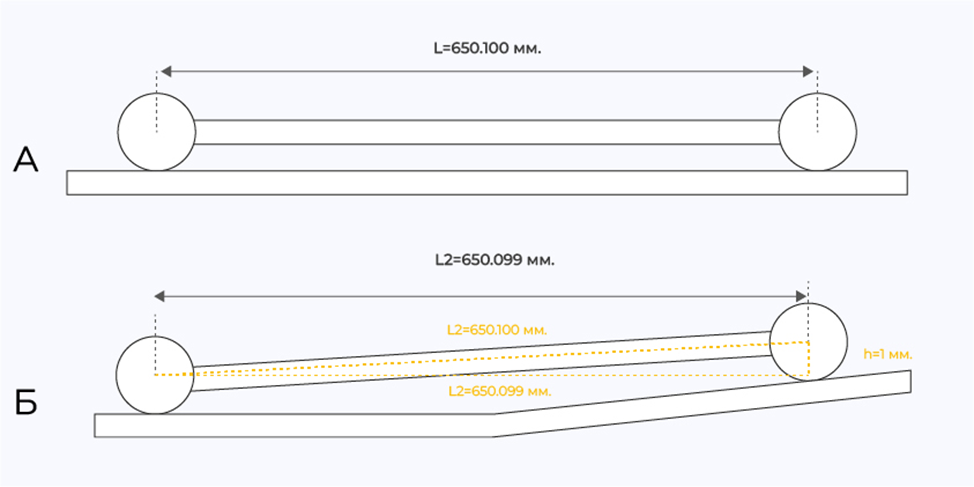

Тот же принцип применим к объемной точности. При сканировании боллбара для измерения расстояния между центрами сфер предположим, что Сценарий А – это истинная геометрия. Сканер с плохим контролем плоскостности может выдать сценарий Б – где штанга кажется выгнутой вверх на 1 мм. Измеренное расстояние между центрами останется почти идентичным (A = 650,100 мм, B = 650,099 мм), поэтому на бумаге объемная точность в порядке. Но отклонение плоскостности значительно, и полученная 3D-модель существенно расходится с реальностью.
Меньше накопления ошибок при масштабировании

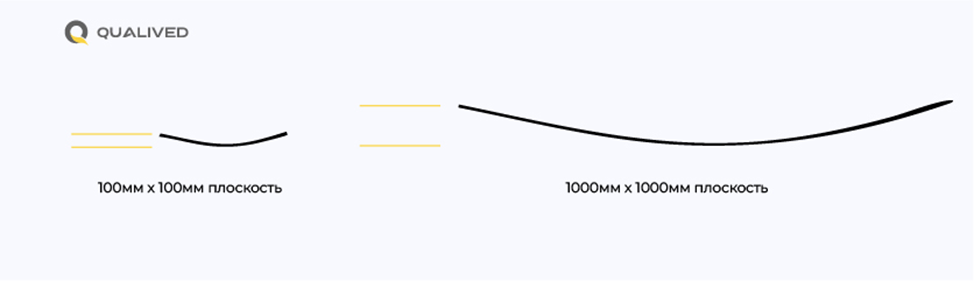

Чем строже общий контроль точности сканера, тем меньше ошибок накапливается при измерении крупных деталей. Возьмем плоскостность: при сканировании поверхности 100х100 мм против поверхности 1000х1000 мм той же формы ошибка измерения плоскостности растет вместе с размером. Это означает, что сканер с меньшим базовым значением точности измерения плоскостности будет естественным образом давать меньшие накопленные ошибки при переходе к крупным заготовкам.
Лучшая повторяемость и надежность
Чем меньше точность сканера, тем меньше разброс результатов его измерений и тем лучше его общая повторяемость. Это справедливо независимо от того, когда выполняется сканирование, кто управляет устройством или в какой среде оно используется. Стабильные показания с незначительными отклонениями являются прямым показателем стабильности и надежности сканера в реальных условиях.
Практическое применение: 3D-сканер SIMSCAN-S Gen2

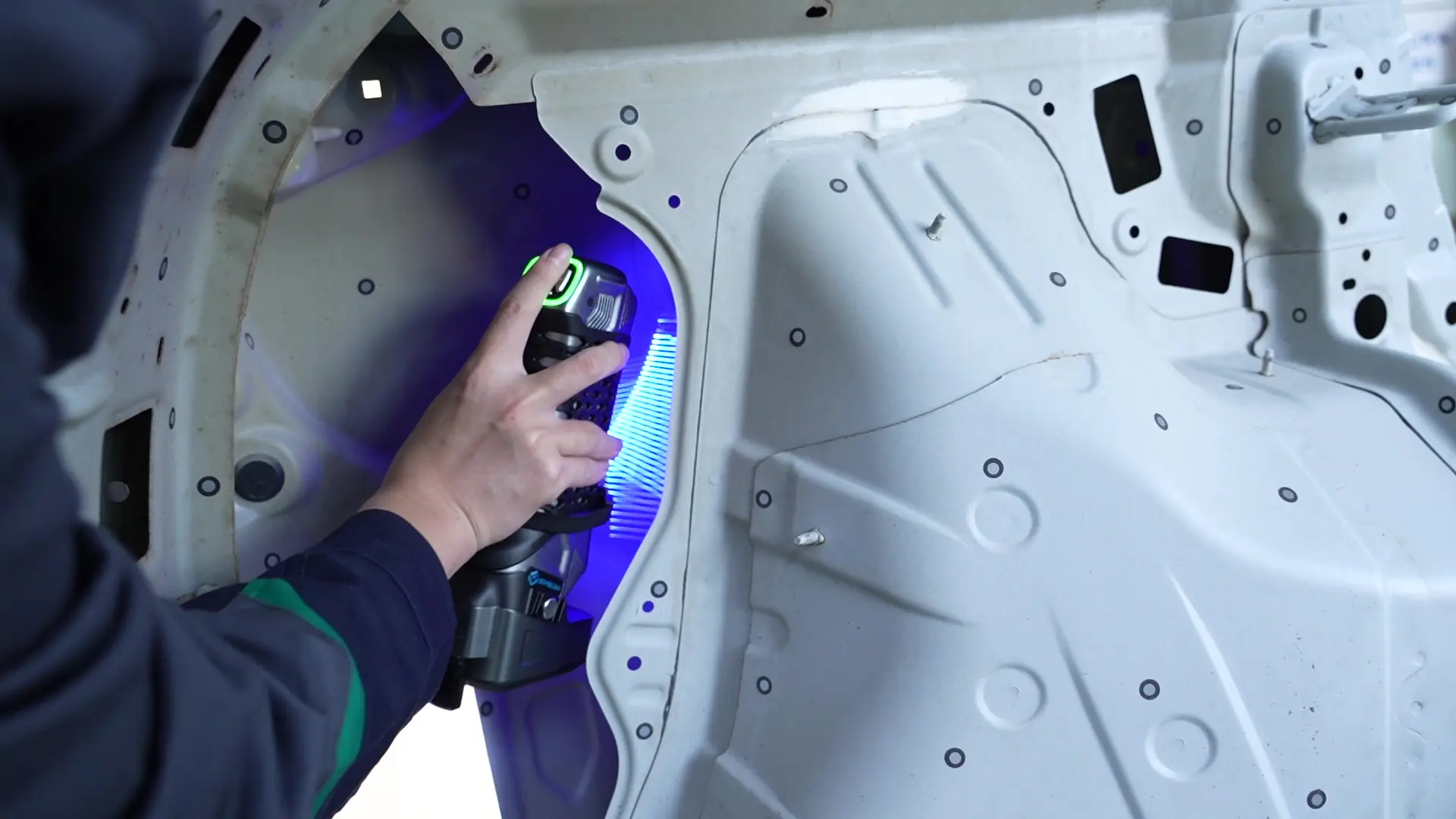

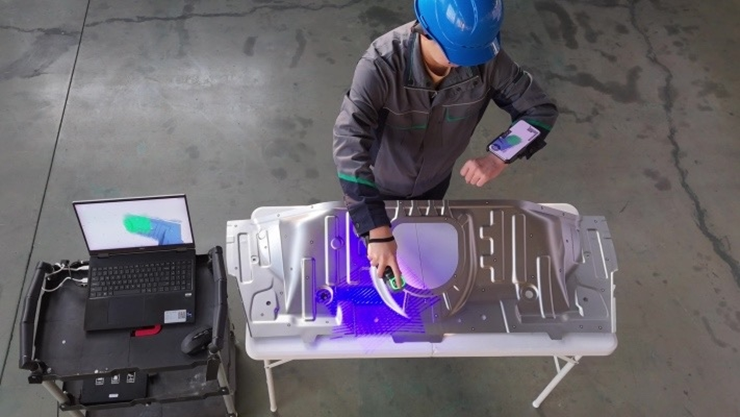

Одним из примеров 3D-сканера, разработанного с учетом этого комплексного подхода, является SIMSCAN-S Gen2 от Scanology – устройство размером с ладонь, проверенное в соответствии с ISO 10360-13:2021 по всем четырем параметрам. Помимо компактного форм-фактора, его ценность заключается в том, как он справляется с проверкой на уровне элементов: рабочих поверхностей, прецизионно обработанных геометрических примитивов и критически важных для сборки размеров, где позиционные допуски оставляют мало места для ошибок.
Заключение
В следующий раз, когда вы будете оценивать 3D-сканер – будь то для закупки, валидации или просто для понимания ограничений вашего текущего оборудования – не останавливайтесь на главной цифре точности в заголовке. Запрашивайте все четыре: точность, объемную точность, сферичность и плоскостность. Сканер, который показывает хорошие результаты во всем этом комплексе тестов, – это устройство, которому вы можете искренне доверять, будь то инспекция лопатки турбины, обратное проектирование объектов культурного наследия или контроль на производственной линии.
