Geomagic Design X Pro или DefinSight MODEL

Обе программы принимают основные форматы сеток и облаков точек: DefinSight MODEL читает STL, OBJ, PLY, а также облака PTX, E57 и ASC; CAD-модель можно импортировать для выравнивания скан-к-CAD. Geomagic Design X Pro дополнительно понимает нативные форматы наземных лазерных сканеров, таких как Leica и Faro, а также нейтральные и нативные CAD-форматы. Для типовых задач возможностей обеих программ достаточно.

В подготовке сетки подходы различаются. Geomagic Design X Pro предлагает расширенный набор: глобальное перестроение сетки, Shrink Wrap для получения замкнутой сетки из нескольких тел, ускоренное прореживание. DefinSight MODEL делает упор на скорость и удобство: прореживание без потери точности, удаление шумов, удаление логотипов и маркеров одной кнопкой и мастер подготовки скана — типовой скан готов к работе за несколько действий. Облака точек обе программы принимают; в DefinSight MODEL они переводятся в сетку, а Geomagic Design X Pro дополнительно предлагает отдельный набор инструментов для работы с ними — это полезно прежде всего при съёмке крупных объектов.

Базовое выравнивание есть у обоих: по точкам, скан-к-скану и скан-к-CAD, а также привязка скана к системе координат по примитивам; у DefinSight MODEL — ещё и глобальное точное выравнивание. Geomagic Design X Pro дополнительно предлагает мастера выравнивания и выравнивание по геометрическим элементам.

Отличительной особенностью Geomagic Design X Pro является возможность собирать сборочные модели из отдельных деталей в формате STL, что необходимо при реверс-инжиниринге сложных сборочных узлов. Позиционирование сканов отдельных деталей может быть произведено по геометрическим примитивам базовых элементов — по принципу работы в режиме сборки в классических CAD-программах. DefinSight MODEL не имеет функционала выравнивания сканов по примитивам, только по областям перекрытия отсканированных изделий.

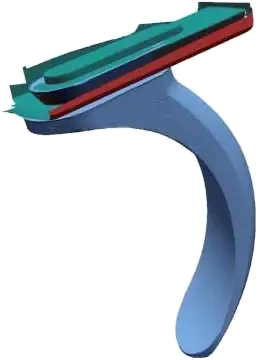

В распознавании геометрии у Geomagic Design X Pro больше автоматизации: он сегментирует сетку на зоны и предлагает мастера, которые извлекают элементы — выдавливание, вращение, sweep, pipe, примитивы — прямо из скана. DefinSight MODEL извлекает примитивы (плоскость, цилиндр, конус, сферу), сегментирует сетку по кривизне и режет её примитивами или 3D-эскизом. Все необходимые инструменты есть, а при потоке однотипных проектов автоматика Geomagic Design X Pro помогает сэкономить время.

По эскизам и твердотельным операциям программы сопоставимы. У DefinSight MODEL — полноценные параметрические эскизы с размерами и ограничениями, 3D-эскиз по сетке, спираль для резьб с измерением шага и помощник Sketch Assist. Набор операций тоже полный: выдавливание и вращение с уклоном, loft, sweep, blend, булевы операции, переменные скругления и фаски, оболочка, draft, move face.

Главное различие — в истории построения. Geomagic Design X Pro хранит полное дерево построения: любой шаг можно отредактировать, а дерево передаётся в CAD через LiveTransfer. Конструктор получает редактируемую параметрическую модель, а не «немое» тело в STEP. DefinSight MODEL поддерживает гибридное моделирование с возвратом к редактированию поверхностей; передача полной параметрической истории в CAD в нём не заявлена — результат передаётся в STEP или IGES.

Свободные формы — сильная сторона DefinSight MODEL. Автоповерхности строятся одной кнопкой (NURBS, непрерывность G2), инструмент Quad Surface привязывается к скану (snap-to-mesh), Fit Surface остаётся редактируемой, а для ответственных задач доступны поверхности класса A с непрерывностью G3. У Geomagic Design X Pro есть Auto Surface, выборочное построение поверхностей и управление сеткой патчей, однако автоповерхности DefinSight MODEL получаются качественнее, а инструменты — гибче. Для оснастки, литья и деталей сложной формы это весомый аргумент.

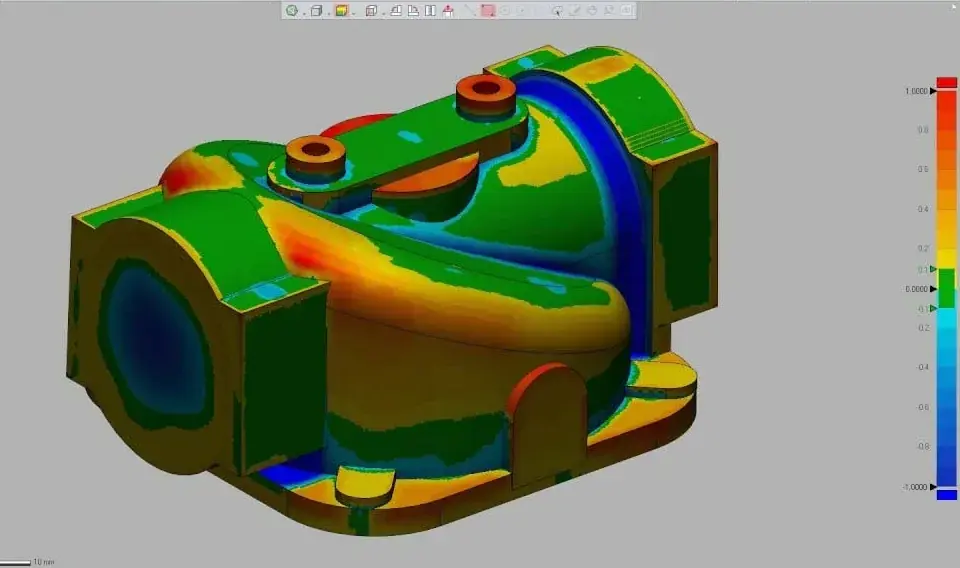

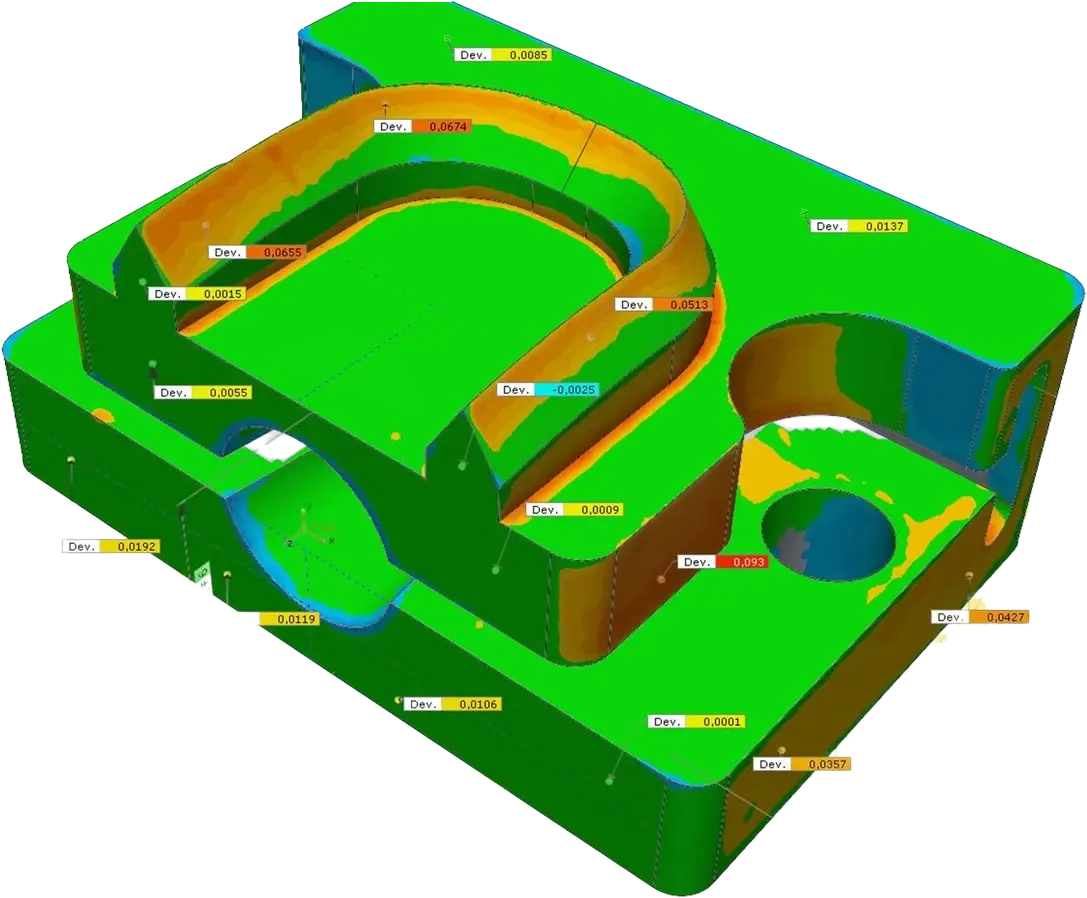

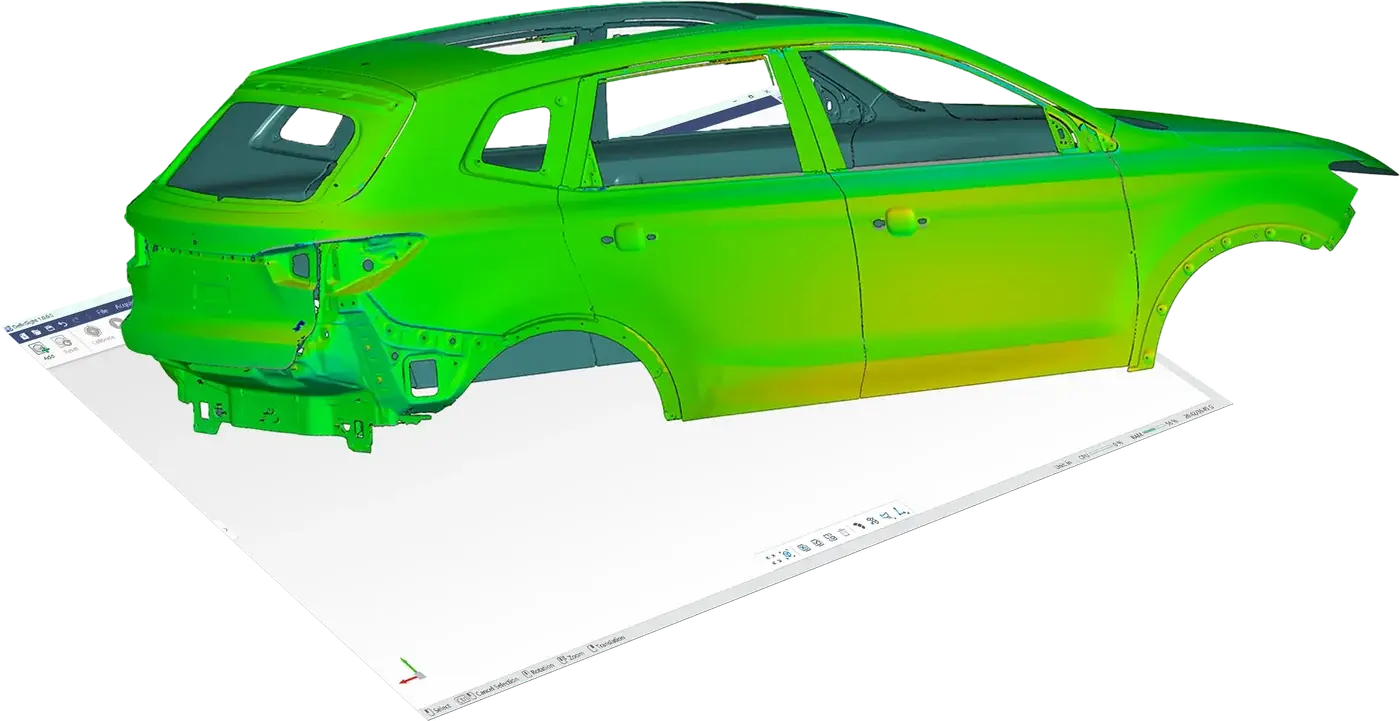

Обе программы показывают отклонение модели от скана в реальном времени: у Geomagic Design X Pro это Accuracy Analyzer, у DefinSight MODEL — цветовая карта отклонений, которая работает в том числе при построении скруглений, и сравнение CAD со сканом на любом этапе. Анализ уклонов есть в обоих продуктах; Geomagic Design X Pro добавляет измерения, DefinSight — анализ симметрии.

Развёртку умеют обе программы: Unroll / Reroll в Geomagic Design X Pro и Flatten с экспортом в DXF или IGES в DefinSight MODEL. В экспорте у Geomagic Design X Pro больше вариантов: помимо STEP, IGES и Parasolid он пишет нативные форматы CAD и передаёт модель с деревом построения в SOLIDWORKS, Creo, Inventor, NX и другие системы. DefinSight MODEL выводит результат в универсальные STEP и IGES, а развёртки — в DXF. Эти форматы читает любая CAD-система, включая КОМПАС-3D, и у такого подхода есть практический плюс: нейтральный формат не устаревает, и программу не нужно обновлять вслед за новыми версиями CAD.

Geomagic Design X Pro напрямую управляет сканерами Hexagon, FARO, ZG и Scantech, с версии 2026.1 поддерживает DefinSight, работает с измерительными руками (включая PMT) и щупом — всё в одной среде. На практике прямое управление сканерами применяется редко, но для предприятий с парком разнородного оборудования это аргумент. DefinSight MODEL работает с экспортированными данными любых сканеров, а сбор данных ведётся в отдельной программе DefinSight; со сканерами Scanology того же вендора он интегрирован естественным образом. Работа с цветными текстурами в Geomagic Design X Pro есть, в DefinSight MODEL она не заявлена.

Русский интерфейс есть у обеих программ (в Geomagic Design X Pro он вернулся в версии 2025.1). Geomagic Design X Pro рассчитан на инженера-конструктора с опытом CAD, и на его освоение нужно время. DefinSight MODEL заметно дружелюбнее: вендор делает упор на то, чтобы с программой уверенно работали и специалисты без глубокого CAD-опыта.

С кадрами картина другая. Geomagic Design X Pro — отраслевой стандарт: специалистов и учебных материалов, в том числе на русском, много, а сам продукт часто прямо указывают в технических заданиях. Сообщество DefinSight MODEL под этим названием пока формируется, но для обучения подходят материалы и уроки по QuickSurface.
